INTESANA connect
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert, mit 2 integrierten Selbstklebezonen
INTESANA connect
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert, mit 2 integrierten Selbstklebezonen
Vorteile
- Bester Schutz vor Bauschäden und Schimmel durch feuchtevariablen Diffusionswiderstand
- Schützt das Bauwerk während der Bauphase vor Witterungseinflüssen ab 10° Dachneigung
- Sichere Winterbaustelle durch Hydrosafe-Funktion
- Wasserabweisend und wasserfest, begehbar
- Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
- Beste Werte im Schadstofftest, Prüfung nach AgBB / ISO 16000 durchgeführt
Anwendung

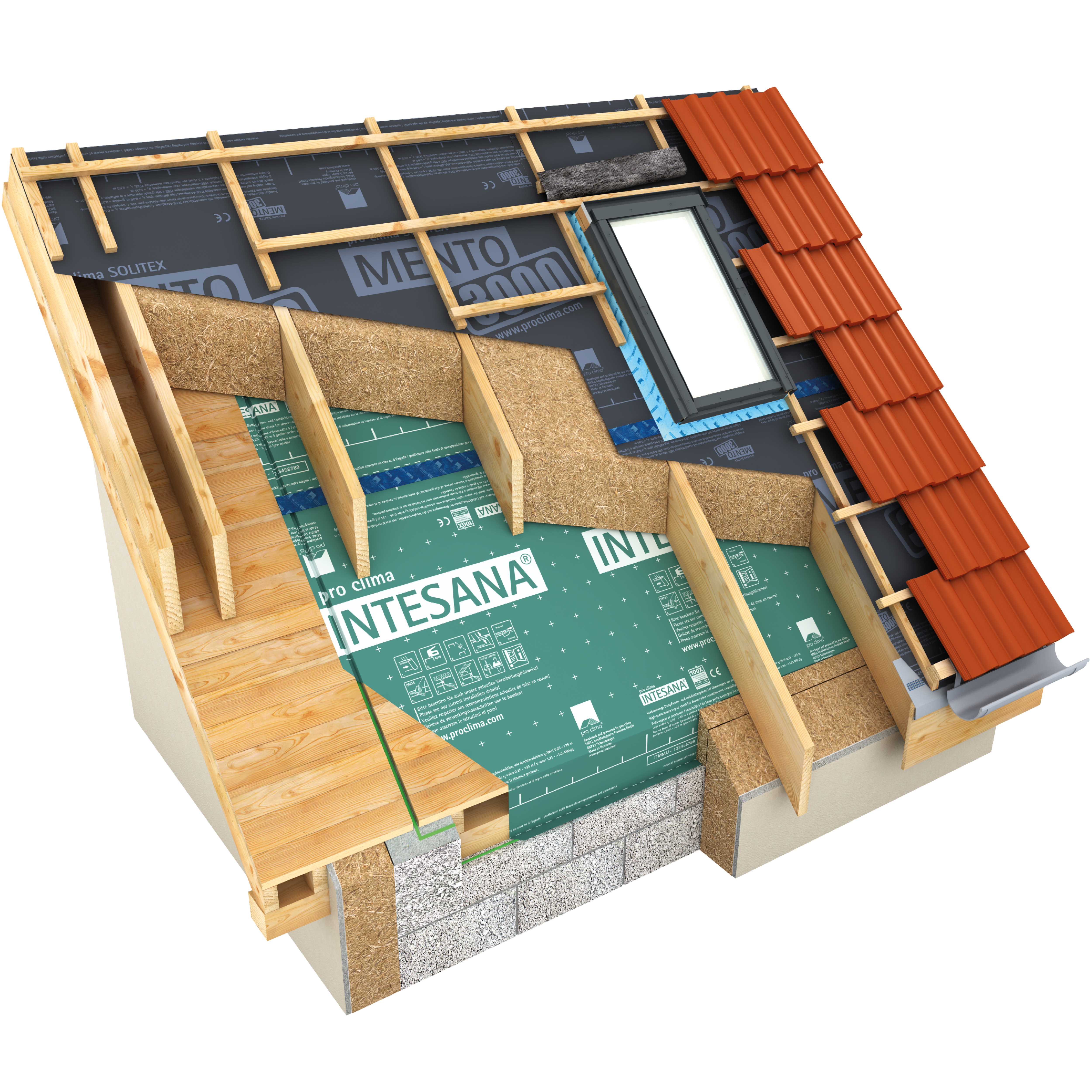

Einsatz als bewitterbare feuchtevariable Dampfbrems- und Luftdichtungsbahn auf Schalungen unter Aufsparrendämmungen bei allen aussen diffusionsoffenen Konstruktionen z. B. mit Unterdachbahnen (pro clima SOLITEX) oder Holzfaser- und MDF-Platten einsetzbar. Für ein hohes Bauschadens-Freiheits-Potenzial bei bauphysikalisch anspruchsvollen Konstruktionen wie diffusionsdichten Flach-/Steildächern und Gründächern. Auch bei extremen Aussenklimabedingungen wie im Hochgebirge.
Technische Daten / Lieferformen
| Stoff | |
| Schutz- und Deckvlies | Polypropylen |
| Membran | Polyethylen-Copolymer |
| Eigenschaft | Regelwerk | Wert | Regelwerk |
| Farbe | grün | ||
| Flächengewicht | SN EN 1849-2 | 150 ±5 g/m² | SN EN 1849-2 |
| Dicke | SN EN 1849-2 | 0,45 ±0,05 mm | SN EN 1849-2 |
| Dampfdiffusionswiderstandszahl µ | SN EN 1931 | 16.700 | SN EN 1931 |
| sd-Wert | SN EN 1931 | 7,50 ±0,25 m | SN EN 1931 |
| sd-Wert feuchtevariabel | SN EN ISO 12572 | 0,25 - >25 m | SN EN ISO 12572 |
| Hydrosafe-Wert | DIN 68800-2 | 2,00 m | DIN 68800-2 |
| Brandverhalten | SN EN 13501-1 | E | SN EN 13501-1 |
| Brandkennziffer | VKF | 5.2 | VKF |
| Freibewitterung | 2 Monate | ||
| Schlagregentest | ZVDH | bestanden | ZVDH |
| Wassersäule | SN EN 20811 | > 2.500 mm | SN EN 20811 |
| Widerstand Wasserdurchgang | SN EN 1928 | W1 | SN EN 1928 |
| Luftdichtheit | SN EN 12114 | durchgeführt | SN EN 12114 |
| Höchstzugkraft längs/quer | SN EN 12311-2 | 250 N/5 cm / 170 N/5 cm | SN EN 12311-2 |
| Dehnung längs/quer | SN EN 12311-2 | 60 % / 60 % | SN EN 12311-2 |
| Weiterreisswiderstand längs/quer | SN EN 12310-1 | 120 N / 120 N | SN EN 12310-1 |
| Dauerhaftigkeit nach künstl. Alterung | SN EN 1296 / SN EN 1931 | bestanden | SN EN 1296 / SN EN 1931 |
| Temperaturbeständigkeit | dauerhaft -40 °C bis +80 °C | ||
| Wärmeleitzahl | 0,17 W/(m·K) | ||
| Materialgarantie, hinterlegt | ZVDH | ja | ZVDH |
| CE-Kennzeichnung | SN EN 13984 | vorhanden | SN EN 13984 |
Lieferformen
| Art.-Nr. | GTIN | Länge | Breite | Inhalt | Gewicht | VE | Gebinde | |
| DOP | 12220 | 4026639122209 | 50 m | 1,5 m | 75 m² | 12 kg | 1 | 20 |
Bildgalerie Verarbeitung

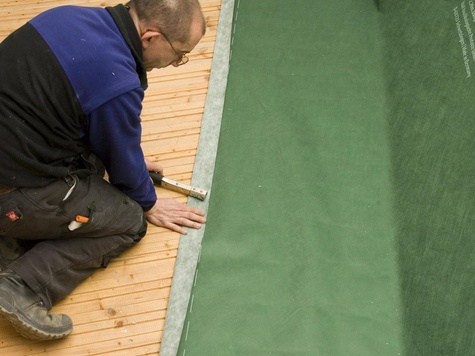

1. Bahn verlegen
Bahn ausrollen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm im Überlappungsbereich befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.
2. Bahnen überlappen
Bahnen ca. 8-10 cm wasserführend überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
3a. Überlappung verkleben
Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
3b. Überlappung verkleben
Verklebung der Bahnenüberlappung bei INTESANA / DA connect mit den zwei integrierten Selbstklebezonen.
Verklebung fest anreiben (PRESSFIX).
4. Firstausbildung
Ca. 40 cm breiten Streifen INTESANA / DA mittig verlegen. Im Randbereich mit Tackerklammern fixieren.
Anschliessend luftdicht mit System-Klebeband TESCON VANA verkleben.
Tackerklammern dabei mit überkleben.
Verklebungen fest anreiben (PRESSFIX). Auf ausreichenden Gegendruck achten.
5. Ortganganschluss
Unterbrechung der Holzschalung auf der Oberseite der vermörtelten Mauerkrone.
Eine Dachlatte wird in Längsrichtung
mit ORCON F durchgehend mit der Mauerkrone verklebt.
Anschluss der INTESANA mit ORCON F an der
Dachlatte.
6. Ortganganschluss, Alternative 1
Stoss der Holzschalung auf dem letzten Sparren. Durch den Stoss wird die INTESANA / DA auf die Innenseite der Holzschalung geführt und auf der Oberseite der Mauerkrone mit ORCON F verklebt.
7. Ortganganschluss, Alternative 2
Bei verputzter Giebelwand pro clima INTESANA / DA mit ORCON F am Putz anschliessen.
8. Ortganganschluss, Alternative 3
Bei fehlender Putzschicht CONTEGA PV an der Wand mit Anschlusskleber fixieren und INTESANA / DA am Klebestreifen anschliessen.
Das Vlies muss mindestens 1 cm breit in die Mittellage des Putzes eingebettet werden.
9. Traufanschluss bei abgesetztem Sichtsparren
INTESANA mit ORCON F auf der Schwelle luftdicht verkleben.
Fuge zwischen Schwelle und Ringanker mit einem Streifen Dampfbremsbahn (z. B. DA-S) und ORCON F luftdicht verschliessen.
10. Traufanschluss bei durchlaufenden Sichtsparren
Raumseitig zwischen den Sparren ein Stellbrett aus Holzwerkstoffplatte anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschliessen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Stellbrettes unterbrechen und INTESANA / DA auf diesem verkleben.
11. Traufanschluss bei durchlaufenden Sichtsparren alternativ
Raumseitig zwischen den Sparren einen Dampfbremsstreifen, z. B. DA-S anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschliessen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Dampfbremsstreifens mit eine Doppelschnur Kleber auf den Sparren und mit der INTESANA / DA verkleben.
12. Anschluss an Kabel und Rohre
KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf INTESANA / DA verkleben.
Kabelmanschetten sind selbstklebend.
Rohrmanschetten mit TESCON VANA umlaufend wasserführend auf der Bahn verkleben.
Rahmenbedingungen
pro clima INTESANA connect soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird straff, waagerecht (parallel zur Traufe) verlegt.
Das Gewicht des Dämmstoffs muss durch die Schalung abgetragen werden.
Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden. Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Gelegentliches Stosslüften ist nicht ausreichend, um grosse Mengen baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.
Um Tauwasserbildung zu vermeiden, sollte der Einbau der Wärmedämmung unmittelbar nach der luftdichten Verklebung der INTESANA connect erfolgen. Dies gilt besonders bei Arbeiten im Winter.
Befestigung
- Die Bahnen sind min. 10 cm zu überlappen.
- Zur Befestigung der Bahnen min. 10 mm breite und 8 mm lange Befestigungsklammern verwenden. Die Befestigung darf nur geschützt im Überlappungsbereich erfolgen. Der Befestigungsabstand darf max. 10 bis 15 cm betragen.
System-Kernbausteine
INTESANA connect
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert, mit 2 integrierten Selbstklebezonen
INTESANA
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert
ORCON F
Allround-Anschlusskleber
ORCON MULTIBOND
Anschlusskleber von der Rolle für innen und aussen
TESCON VANA
Allround-Klebeband mit Vliesträger
Erweiterung für Detaillösungen
TESCON PROFECT
Vorgefaltetes Winkelanschlussband
CONTEGA PV
Dampfbremsendes Putzanschlussband mit integriertem Armierungsgewebe
CONTEGA SOLIDO SL
Vollflächig klebendes Putzanschlussband für innen
CONTEGA IQ
Intelligentes Putzanschlussband für den Einsatz innen und aussen
TESCON PRIMER RP
Lösemittelfreie Grundierung, keine Trocknung erforderlich
KAFLEX mono
Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm
ROFLEX 100
Rohr-Manschetten für Ø 100-120 mm
TESCON INCAV
Selbstklebendes 3D-Innenecken-Formteil
TESCON INVEX
Selbstklebendes 3D-Aussenecken-Formteil
WILLFIX
Rohrdurchführung mit Luft- und Winddichtungsflansch für druckfeste Aufdachdämmungen
| Art.-Nr. | GTIN | Länge | Breite | Inhalt | Gewicht | VE | Gebinde | |
| DOP | 12220 | 4026639122209 | 50 m | 1,5 m | 75 m² | 12 kg | 1 | 20 |
Downloads
Leistungserklärung
| Art.-Nr. | GTIN | Länge | Breite | |
| DOP 12220 | 12220 | 4026639122209 | 50 m | 1,5 m |
