Luftdichtungsbahn für die Dachsanierung von aussen. Überdämmung mit Mineralfaser, Zellulosefaser, Hanf, Flachs ...



Vorteile

  • Einfache Herstellung der luftdichten Ebene: Verlegung flächig über Sparren und Dämmung
  • Trockene Bauteile durch abgestimmten Diffusionswiderstand

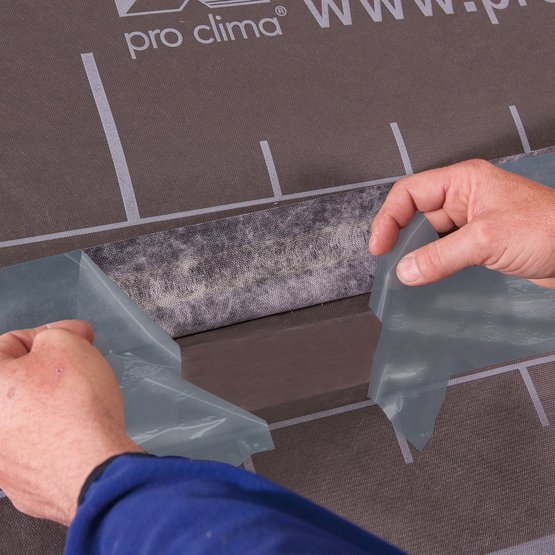

  • Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
  • Bes­te Wer­te im Schad­stoff­test, Prü­fung nach AgBB / ISO 16000 durch­ge­führt


Anwendung

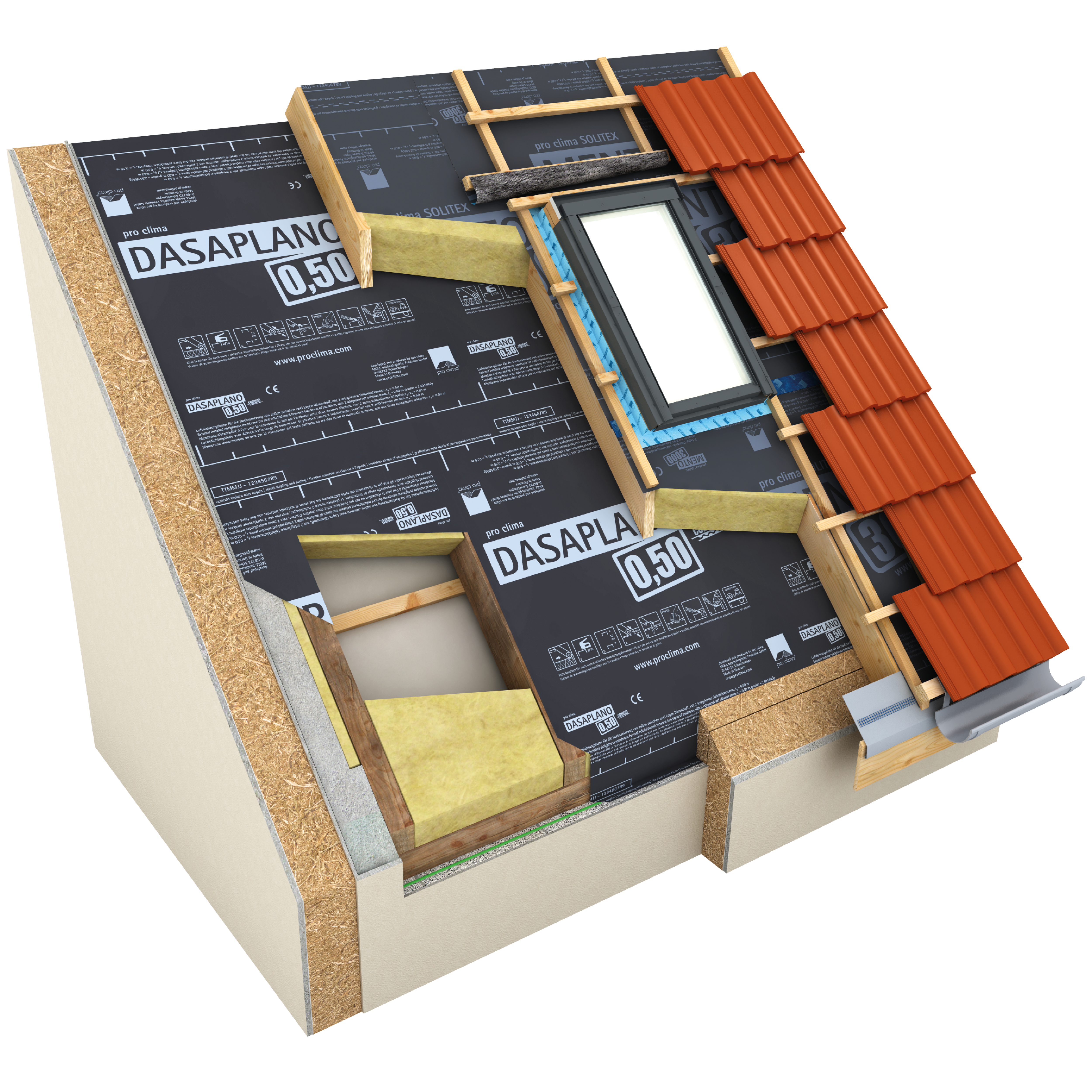

Einsatz als Luftdichtungsbahn für die Dachsanierung von aussen bei Volldämmung des bestehenden Sparrengefachs. Verlegung über den Sparren unter einer zusätzlichen Aufdachdämmung aus Mineralwolle, flexiblen Holz- und Zellulosefaserplatten oder Hanfdämmplatten.

Technische Daten / Lieferformen

  Stoff
Schutz- und Deckvlies Polypropylen-Mikrofaser
Membran monolithische Polymermischung
Eigenschaft Wert Regelwerk
Farbe anthrazit
Flächengewicht 115 ±5 g/m² SN EN 1849-2
Dicke 0,40 ±0,05 mm SN EN 1849-2
Dampfdiffusionswiderstandszahl µ 1.250 SN EN 1931
sd-Wert 0,50 ±0,10 m SN EN 1931
Brandverhalten E SN EN 13501-1
Freibewitterung 14 Tage
Wassersäule 10.000 mm SN EN 20811
Widerstand Wasserdurchgang W1 SN EN 1928
Luftdichtheit durchgeführt SN EN 12114
Höchstzugkraft längs/quer 225 N/5 cm / 150 N/5 cm SN EN 12311-2
Dehnung längs/quer 100 % / 100 % SN EN 12311-2
Weiterreisswiderstand längs/quer 120 N / 130 N SN EN 12310-1
Dauerhaftigkeit nach künstl. Alterung bestanden SN EN 1296 / SN EN 1931
Temperaturbeständigkeit dauerhaft -40 °C bis +100 °C
Wärmeleitzahl 0,17 W/(m·K)
Behelfsdeckung; geeignet als ... 14 Tage | <10 °C: 7 Tage ZVDH
CE-Kennzeichnung vorhanden SN EN 13984

Lieferformen

Art.-Nr. GTIN Länge Breite Inhalt Gewicht VE Gebinde
 DOP 14084 4026639140845 50 m 1,5 m 75 m² 9 kg 1 30
1: Profi-VE nicht im Anbruch lieferbar

Bildgalerie Verarbeitung

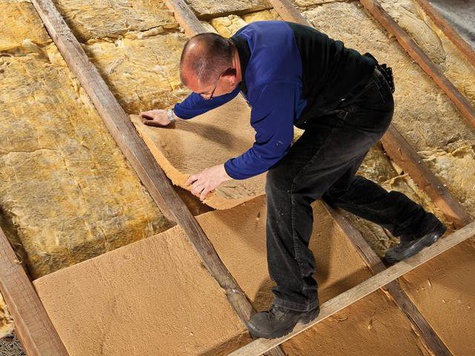

1. Gefach auffüllen

1. Gefach auffüllen

Bestehendes Sparrengefach komplett mit Dämmung auffüllen.
Ist eine ggf. vorhandene Dämmung leicht komprimierbar, die neue Dämmschicht eine Stärke grösser wählen und die bestehende Dämmung damit verdichten.
2. Bahn ausrollen und antackern

2. Bahn ausrollen und antackern

DASAPLANO 0,50 connect eben über Sparren und Dämmung verlegen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.
3. Bahn überlappen und verkleben

3. Bahn überlappen und verkleben

Bahnen 10-15 cm wasserführend überlappen, Trennfolien der Selbstklebezonen Zug um Zug entfernen und Bahnen verkleben.
Verklebungen fest anreiben (PRESSFIX).
Auf ausreichenden Gegendruck achten.
4. Anschluss Ortgang

4. Anschluss Ortgang

Auf rohen Mauerkronen zunächst Glattstrich herstellen. Untergrund reinigen.
Kleberaupe d = mind. 5 mm vom System-Kleber ORCON F auf der Innenseite des Ringankers auftragen (bei rauen Untergründen ggf. mehr).
Bahn mit Dehnschlaufe einlegen und Kleber nicht ganz flach drücken.
5. Anschluss Drempel

5. Anschluss Drempel

Bahn einschneiden und um Sparren führen.
Bahn oben und seitlich am Sparren sowie zum Ringanker mit ORCON F anschliessen.
Bahnenschnitt und Fuge unter dem Sparren mit System-Klebeband TESCON VANA verkleben.
Zwischen Sparren und TESCON VANA eine Kleberraupe ORCON F angeben.
Ecken mit TESCON VANA verkleben.
Althölzer bzw. Drempel ggf. mit TESCON PRIMER vorbehandeln.
6. Anschluss an Kabel und Rohre

6. Anschluss an Kabel und Rohre

KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf DASAPLANO verkleben.
Kabelmanschetten sind selbstklebend.
Rohrmanschetten mit TESCON VANA auf Bahn verkleben.
7. Überdämmung 1:1 & Unterdachung

7. Überdämmung 1:1 & Unterdachung

Überdämmung in gleicher Stärke wie Zwischensparrendämmung eines nicht sorptiven Dämmstoffes (z. B. Stein- oder Mineralwolle).

Abschliessend die Unterdachung, z. B. pro clima SOLITEX MENTO 3000, einbauen.

Rahmenbedingungen

DASAPLANO 0,50 connect soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird straff, waagerecht (parallel zur Traufe) und flächig auf der Gefachdämmung verlegt.

Wird die DASAPLANO 0,50 connect freibewittert bzw. beregnet müssen die Bahnen quer zur Wasserlaufrichtung verlegt werden. Dadurch ist das Bauteil besser vor Feuchteeintrag geschützt.
Um Tauwasserbildung zu vermeiden, sollte der Einbau der Überdämmung unmittelbar nach der luftdichten Verklebung der DASAPLANO 0,50 connect erfolgen. Dies gilt besonders bei Arbeiten im Winter.

Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden.

Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Gelegentliches Stosslüften ist nicht ausreichend, um grosse Mengen baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.

Überdämmung in gleicher Stärke wie Zwischensparrendämmung eines nicht sorptiven Dämmstoffes (z. B. Stein- oder Mineralwolle).

Empfehlungen von Dämmstoffherstellern können abweichen. Es gelten dann die Empfehlungen des Herstellers.
