SOLITEX UM connect
4-lagige Unterdachbahn mit 3D-Trennlage und Butylselbstklebestreifen
SOLITEX UM connect
4-lagige Unterdachbahn mit 3D-Trennlage und Butylselbstklebestreifen
Vorteile
- Höchste Alterungsbeständigkeit und Thermostabilität dank TEEE-Membran
- Sichere Austrocknung: Hochdiffusionsoffen (sd-Wert = 0,05 m)
- Schützt vor Korrosion und gewährleistet erhöhten Schallschutz durch 3D-Trennlage
- Trockene Bauteile durch porenfreie, schlagregendichte TEEE-Membran
- Bis 3 Monate Freibewitterung
- Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
Anwendung

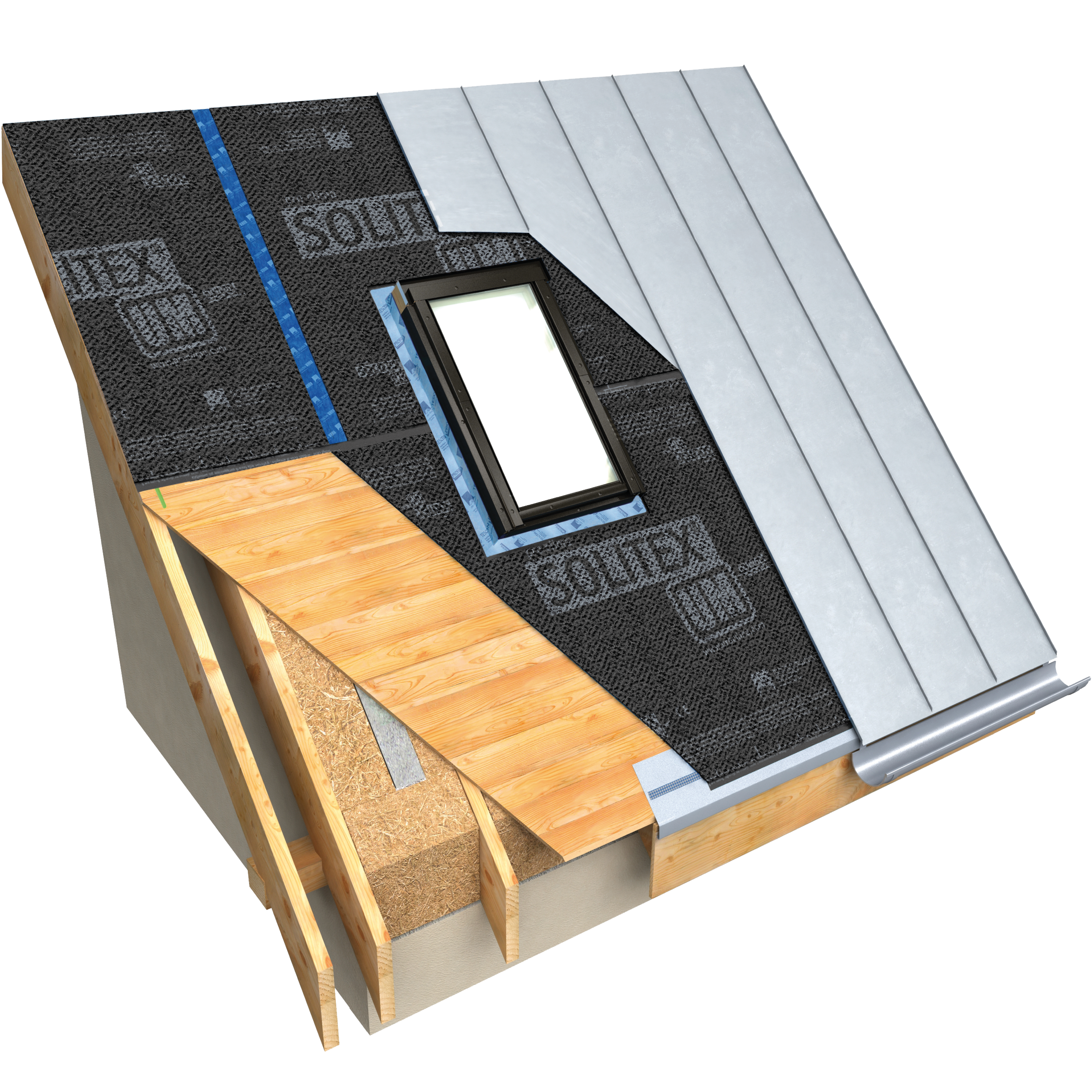

Einsatz als Unterdach- oder Fassadenbahn für belüftete und unbelüftete Konstruktionen in Kombination mit allen Dach- und Fassadenmaterialien wie Titanzink, Aluminium, Edelstahl, verzinktem Stahl, Kupfer usw.. Gewirrbahnen erhöhen die Sicherheit der Konstruktion und werden daher von führenden Metalldachherstellern empfohlen. Die 8 mm starke 3D-Trennlage aus PP-Gewirr schützt die Eindeckung vor Staunässe und dämpft Geräusche durch Regen oder Hagel.
Technische Daten / Lieferformen
| Stoff | |
| Schutz- und Deckvlies | Polypropylen-Mikrofaser |
| Membran | TEEE, monolithisch |
| Eigenschaft | Regelwerk | Wert | Regelwerk |
| Farbe | anthrazit | ||
| Flächengewicht | SN EN 1849-2 | 420 ±10 g/m² | SN EN 1849-2 |
| Dicke | SN EN 1849-2 | 8,0 ±0,5 mm | SN EN 1849-2 |
| Dampfdiffusionswiderstandszahl µ | SN EN ISO 12572 | 6 | SN EN ISO 12572 |
| sd-Wert | SN EN ISO 12572 | 0,05 ±0,02 m | SN EN ISO 12572 |
| Brandverhalten | SN EN 13501-1 | E | SN EN 13501-1 |
| Freibewitterung | 3 Monate | ||
| Wassersäule | SN EN 20811 | 10.000 mm | SN EN 20811 |
| Widerstand Wasserdurchgang un-/gealtert* | SN EN 1928 | W1 / W1 | SN EN 1928 |
| Höchstzugkraft längs/quer | SN EN 13859-1 (A) | 220 ±15 N/5 cm / 185 ±15 N/5 cm | SN EN 13859-1 (A) |
| Höchstzugkraft längs/quer gealtert* | SN EN 13859-1 (A) | 185 ±15 N/5 cm / 160 ±15 N/5 cm | SN EN 13859-1 (A) |
| Dehnung längs/quer | SN EN 13859-1 (A) | 60 ±20 % / 70 ±20 % | SN EN 13859-1 (A) |
| Dehnung längs/quer gealtert* | SN EN 13859-1 (A) | 40 ±20 % / 50 ±20 % | SN EN 13859-1 (A) |
| Weiterreisswiderstand längs/quer | SN EN 13859-1 (B) | 130 ±30 N / 135 ±30 N | SN EN 13859-1 (B) |
| *) Dauerhaftigkeit nach künstl. Alterung | SN EN 1297 / SN EN 1296 | bestanden | SN EN 1297 / SN EN 1296 |
| Kaltbiegeverhalten | SN EN 1109 | -40 °C | SN EN 1109 |
| Temperaturbeständigkeit | dauerhaft -40 °C bis +100 °C | ||
| Wärmeleitzahl | 0,17 W/(m·K) | ||
| Materialgarantie, hinterlegt | ZVDH | ja | ZVDH |
| CE-Kennzeichnung | SN EN 13859-1 | vorhanden | SN EN 13859-1 |
Lieferformen
| Art.-Nr. | GTIN | Länge | Breite | Inhalt | Gewicht | VE | Gebinde | |
| DOP | 12739 | 4026639127396 | 25 m | 1,5 m | 37,5 m² | 15 kg | 1 | 10 |
Bildgalerie Verarbeitung

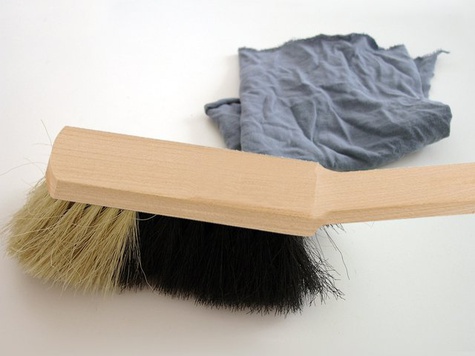

1. Untergrund säubern
Scharfkantige oder spitze Gegenstände (z. B. Nägel), die aus der Schalung ragen, entfernen.
Untergründe abfegen, ggf. absaugen und abwischen.
2. Bahn ausrollen
Bahn parallel zur Traufe mit der Gewirrlage nach oben ausrollen und ausrichten.
Bahn dabei ca. 4 cm auf angrenzende Bauteile führen, damit hier später winddicht angeschlossen werden kann.
3. Ausrichten
Bahn gerade ausrichten.
4. Bahn fixieren
Bahn mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm feuchtegeschützt im Überlappungsbereich befestigen.
Zur Verbesserung des Schutzes vor eindringendem Wasser in der Bauphase zwischen Selbstklebezonen und Bahnenaussenkante tackern.
5. Bahnen überlappen
Zweite Bahn ausrollen, ausrichten und wasserführend überlappend verlegen.
3D-Gewirrlage ist im Überlappungsbereich abgesetzt.
Die Überlappungsbreite ist damit vorgegeben.
6. Überlappung verkleben
Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
Zweite Bahn hochschlagen, Trennfolie abziehen und Bahnen Zug um Zug mit integriertem Selbstklebestreifen last- und faltenfrei verkleben.
Verklebung fest anreiben.
7. Fest andrücken
Verklebung fest andrücken.
8a. Kopfstoss: Gewirr lösen
3D-Gewirrlage von der unteren Bahn auf ca. 10 cm Breite lösen.
8b. Kopfstoss: Gewirr abschneiden
Anschliessend ca. 4-5 cm Gewirr abschneiden.
Untere Bahn verlegen und im Überlappungsbereich antackern.
9. Kopfstoss: Bahn ausrichten und fixieren
Bei der oberen Bahn 4-5 cm Gewirr lösen.
Obere Bahn auf der unteren Bahn ausrichten, überlappend verlegen und antackern.
Überlappungsbreite ergibt sich aus dem gewirrfreien Bereich der unteren Bahn (4-5 cm).
10. Kopfstoss verkleben
Die gelösten Bereiche des 3D-Gewirrs anheben und Bahnen Zug um Zug mit dem System-Klebeband TESCON VANA verkleben.
Klebeband mittig ansetzen und fest anreiben.
11. Kopfstoss verkleben
Der pro clima PRESSFIX ermöglicht kraftschonendes Anreiben unter gleichbleibend hohem Druck.
12. Anschluss Traufe
Bahn an der Traufe mit doppelseitigem Klebeband DUPLEX oder dem einseitigen System-Klebeband TESCON VANA faltenfrei verkleben.
13. Blech verlegen
Sind die Bahnen untereinander und an alle angrenzenden Bauteile verklebt, kann die Blecheindeckung erfolgen.
Haften und sonstige punktförmige Durchdringungen können mit dem Nageldichtungsbahn TESCON NAIDECK abgedichtet werden.
Rahmenbedingungen
SOLITEX UM Bahn mit der Gewirrlage nach aussen hin zeigend verlegen. Sie wird straff, waagerecht (parallel zur Traufe) als Unterdachbahn auf Schalungen aus Massivholz oder Holzwerkstoffplatten verlegt.
Befestigungen dürfen nicht in Bereichen erfolgen, in denen Wasser gesammelt abfliesst (z. B. in Kehlen).
Bei ungedämmten, nicht ausgebauten Dachgeschossen sollte eine First- und Gratentlüftung vorgesehen werden. Zusätzlich sollte das unausgebaute Dachgeschoss mit Dauerlüftungseinrichtungen versehen werden.
Zusätzliche Massnahmen während der Bauphase (z. B. Abplanen) sollten bei bewohnten oder besonders zu schützenden Objekten getroffen werden. Abplanen sollte auch bei längeren Arbeitsunterbrechungen in Betracht gezogen werden. Bei der Verlegung und Verklebung sind die Vorgaben des Regelwerks des dt. Dachdeckerhandwerks zu berücksichtigen.
System-Kernbausteine
SOLITEX UM connect
4-lagige Unterdachbahn mit 3D-Trennlage und Butylselbstklebestreifen
ORCON F
Allround-Anschlusskleber
ORCON MULTIBOND
Anschlusskleber von der Rolle für innen und aussen
TESCON VANA
Allround-Klebeband mit Vliesträger
Erweiterung für Detaillösungen
TESCON PROFECT
Vorgefaltetes Winkelanschlussband
DUPLEX
Doppelseitiges Klebeband
TESCON PRIMER RP
Lösemittelfreie Grundierung, keine Trocknung erforderlich
KAFLEX mono
Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm
ROFLEX 100
Rohr-Manschetten für Ø 100-120 mm
ROFLEX exto
Dunstrohrmanschette für den winddichten Anschluss an Rohren von Durchgangsziegeln
TESCON INCAV
Selbstklebendes 3D-Innenecken-Formteil
TESCON INVEX
Selbstklebendes 3D-Aussenecken-Formteil
