Luftdichtungsbahn für die Dachsanierung von aussen

Vorteile

  • Einfache Herstellung der luftdichten Ebene: Verlegung flächig über Sparren und Dämmung
  • Trockene und sichere Bauteile durch aktiven Feuchtetransport
  • Schutz während der Bauphase: geeignet als Bauzeitabdichtung
  • Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
  • Beste Werte im Schadstofftest, Prüfung nach ISO 16000 durchgeführt

Anwendung

Einsatz als bewitterbare Luftdichtungsbahn für die Dachsanierung von aussen bei Volldämmung des bestehenden Sparrengefachs. Verlegung über den Sparren unter einer zusätzlichen Aufsparrendämmung aus Holzfaserunterdachplatten im Rahmen der Sanierungslösungen von pro clima, sowie für die freigegebenen Sanierungslösungen von Holzfaserplattenherstellern.

Planungs- und Konstruktionshinweise

Einsatzbereich

Mit DASAPLANO 0,01 connect kann bei der energetischen Dachsanierung von Wohngebäuden oder Gebäuden mit wohnähnlicher Nutzung von aussen die für die optimale Funktion und Sicherheit einer Wärmedämmkonstruktion erforderliche Luftdichtheit sicher hergestellt werden.
Im Regelfall genügt die Luftdichtheit von bestehenden Konstruktionen nicht den aktuellen Anforderungen.
Die DASAPLANO-Bahnen verhindern das Einströmen feuchtwarmer Luft aus dem beheizten Innenraum und damit die Gefahr von bauteilschädigendem Tauwasserausfall.
Mit ihrer nach SN EN 12114 geprüften Luftdichtheit ermöglicht sie das Einhalten der SIA 180.

Verlegung über den Sparren unter einer zusätzlichen Aufsparrendämmung aus Holzfaserunterdachplatten im Rahmen der:

  • Sanierungslösungen von pro clima und
  • von Holzfaserplatten- Herstellern freigegebenen Sanierungslösungen

2:1-Sanierungslösung mit Gipsbauplatten oder Putz auf HWL-Platten innen

Die 2:1-Lösung ist speziell für Sanierungen mit der DASAPLANO 0,01 connect entwickelt worden.

  • Dabei wird zunächst ein zwischen den Bestandssparren vorhandener Hinterlüftungsraum mit einem beliebigem faserförmigem Wärmedämmstoff bis zur Sparrenoberkante aufgefüllt. Ist die bestehende Dämmung leicht zusammenzudrücken, soll diese neue Dämmschicht eine Stärke grösser gewählt werden als erforderlich.
  • Nach dem Verlegen und Verkleben der Luftdichtungsbahn DASAPLANO 0,01 connect bildet eine Holzfaserplatte den äusseren Abschluss der Dämmkonstruktion.
  • Optional kann zusätzlich eine Unterdachbahn mit einem sd-Wert von max. 0,10 m verlegt werden z. B. ein Produkt der SOLITEX MENTO Familie.
  • Bei der 2:1-Sanierungslösung muss die Materialstärke der Platten mindestens halb so gross gewählt werden wie die Höhe der unterhalb der Luftdichtungsbahn angeordneten Wärmedämmung zwischen den Sparren.

Voraussetzung: Eine vollflächig intakte Innenbekleidung aus

  • Gipsbauplatten oder
  • Putz auf Holzwolle-Leichtbauplatten

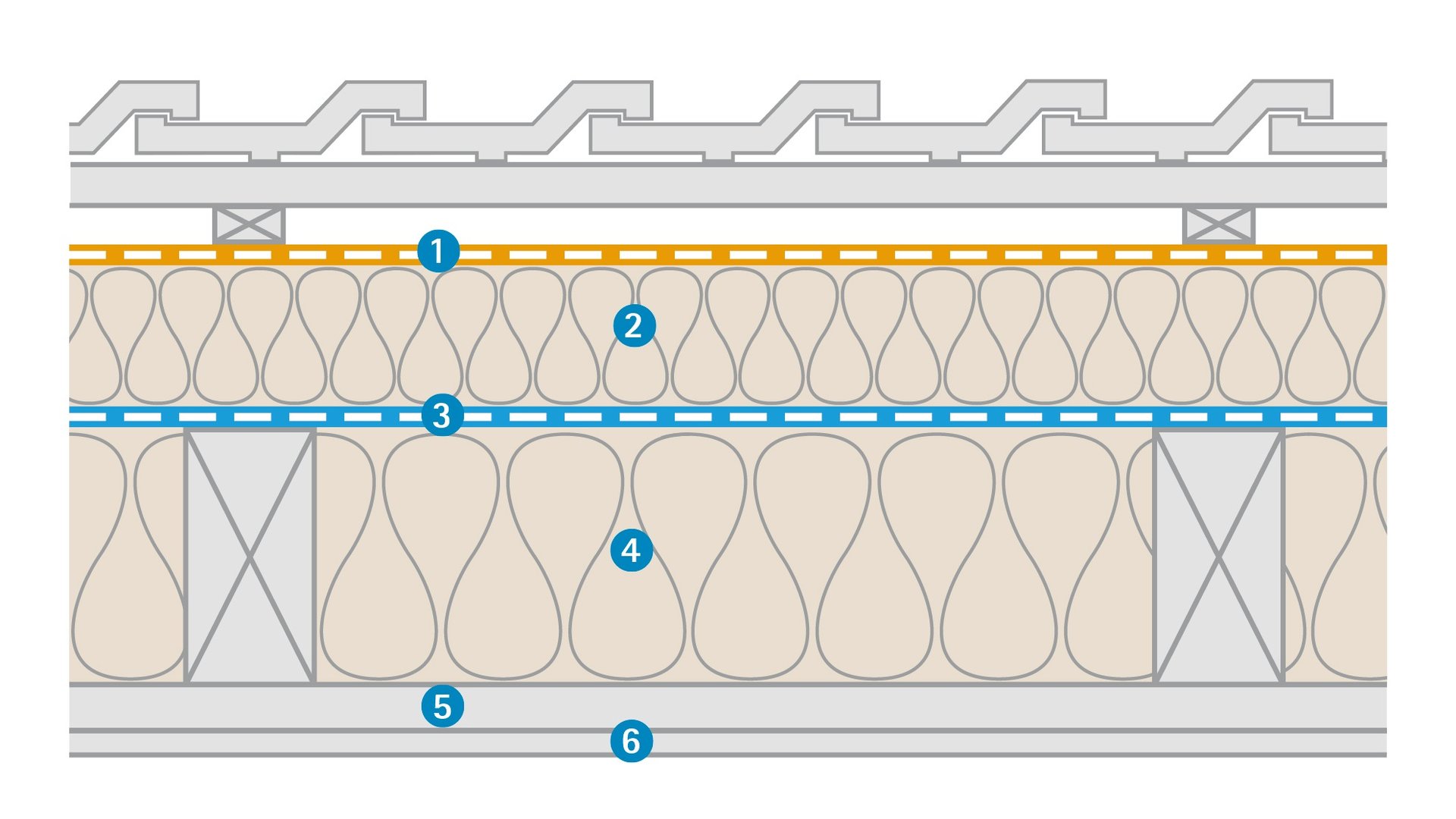

2:1-Lösung

Überdämmung mit Holzfaserunterdachplatten mindestens halb so stark wie die Zwischensparrendämmung

  1. Optional: Unterdachbahn (sd ≤ 0,10 m), z. B. pro clima SOLITEX MENTO 3000
  2. Aufsparrendämmung Holzfaserunterdachplatte
  3. DASAPLANO 0,01 connect
  4. faserförmiger Dämmstoff
  5. ggf. Installationsebene
  6. Innenbekleidung: Gipskartonbauplatte oder Putz auf Holzwolle-Leichtbauplatten

3:1-Sanierungslösung mit Profilbretter oder Putz auf Leistenschalung innen

Analog zur oben beschriebenen Lösung kann bei Bauteilaufbauten mit einer vollflächig intakten Innenbekleidung aus Profilbrettern (N/F) oder Putz auf Leistenschalung verfahren werden.

  • Bei der 3:1-Sanierungslösung muss die Materialstärke der Holzfaserplatten mindestens ein Drittel so gross gewählt werden wie die Höhe der unterhalb der Luftdichtungsbahn angeordneten Wärmedämmung zwischen den Sparren.

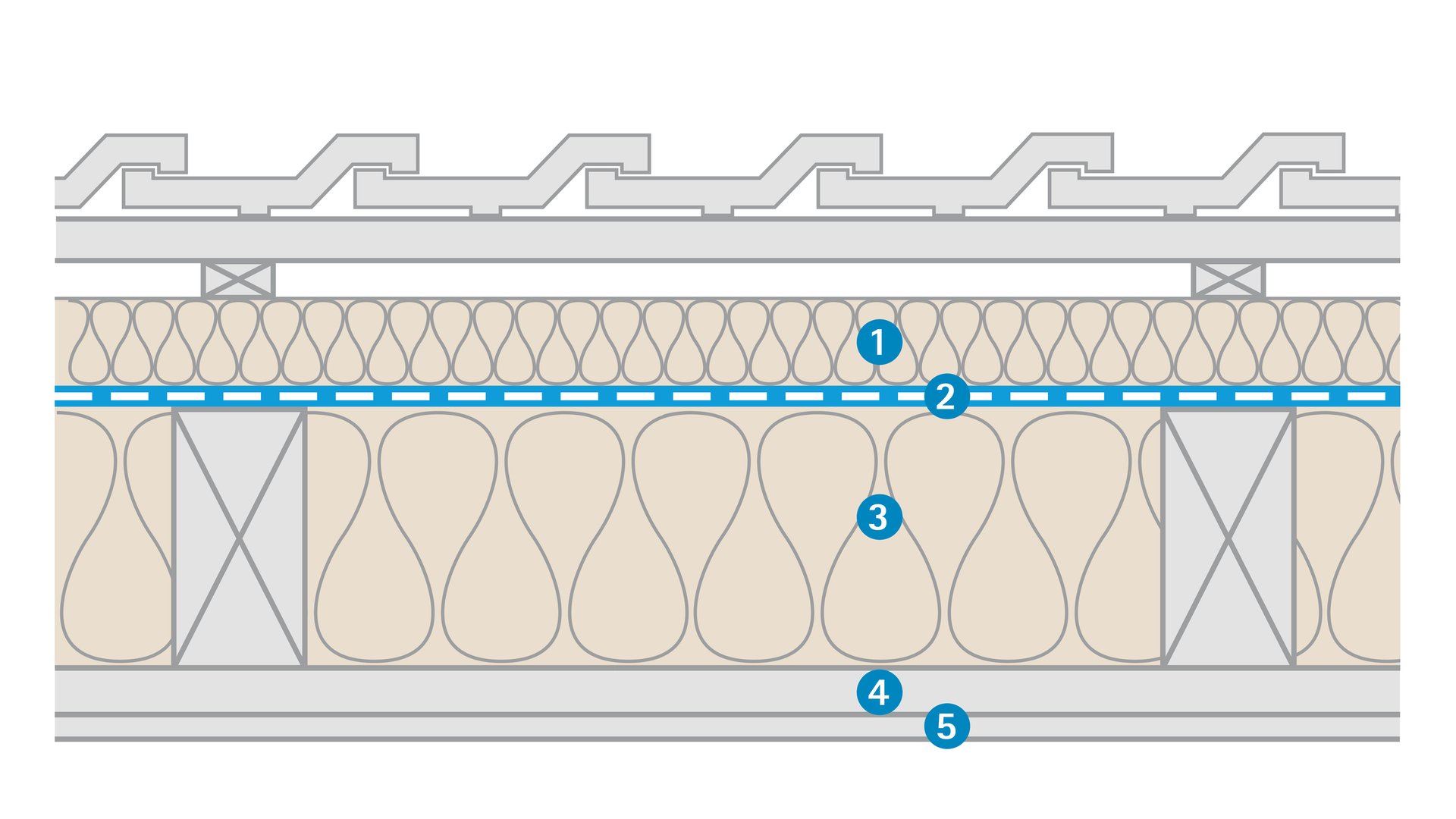

3:1-Lösung

Überdämmung mit Holzfaserunterdachplatten mindestens 1/3 so stark wie die Zwischensparrendämmung

  1. Aufsparrendämmung Holzfaserunterdachplatte
  2. DASAPLANO 0,01 connect
  3. faserförmiger Dämmstoff
  4. Innenbekleidung: Profilbretter oder Putz auf Leistenschalung

Sanierungslösung Holzfaserplatten-Hersteller

Die für die DASAPLANO 0,01 connect vorgestellten Lösungen wurden aufgrund verschiedener im Markt erhältlicher Qualitäten von Holzfaserplatten produktunabhängig entwickelt.
Hersteller von Holzfaserplatten können von diesen Lösungen abweichende Aufbauten mit DASAPLANO-Bahnen empfehlen.
Diese haben genaue Kenntnis über die technischen Möglichkeiten ihrer Produkte, so dass die für die Aufdachdämmung erforderlichen Schichtdicken geringer ausfallen können.
Es gelten in diesem Fall die Empfehlungen und Vorgaben der Plattenhersteller.

Einsatz als Bauzeitabdichtung möglich

Beim Einsatz als Luftdichtungsbahn bei 2:1- oder 3:1-Sanierung kann die DASAPLANO 0,01 connect bis zu 14 Tagen frei bewittert als Bauzeitabdichtung eingesetzt werden.
Diese Reduzierung der Freibewitterungszeit ist erforderlich, da die Bahn in diesen Fällen neben dem Schutz der Konstruktion während der Bauphase auch noch die Funktion der Luftdichtheitsschicht und Feuchteregulierung übernimmt.
Wird die Konstruktion ohne die erforderliche Aufdachdämmung während der kalten Jahreszeit längerfristig bewittert, kann es zu einem erhöhten Tauwasserausfall kommen.
Die Dachneigung muss mind. 14° bzw. die Mindestdachneigung der Holzfaserplatte darf nicht unterschritten werden.
Die Bahnen müssen bei Verwendung als Bauzeitabdichtung zusätzlich mechanisch gesichert werden.
Die während der Bauphase ggf. erforderliche Nageldichtung kann mit TESCON NAIDECK mono sicher gestellt werden.
Dieses wird auf die Sicherungslatte aufgeklebt.
Durch Regeneinfluss können dunkle Flecken auf der Bahn entstehen.
Diese haben keinen Einfluss auf die hohe Wasserdichtheit und die Funktion der innen liegenden Membran.

Hinweis
Max. 7 Tage Freibewitterung bei Tagesdurchschnittstemperaturen unter 10 °C.

Bauzeitabdichtung nach SIA 232/1

Aufgrund der ausserordentlich hohen Wasserdichtheit und der hohen Festigkeiten kann die DASAPLANO 0,01 connect zum Schutz der Konstruktion während der Bauphase gemäss den Anforderungen der SIA 232/1 für eine Freibewitterungszeit von 14 Tagen als Bauzeitabdichtung eingesetzt werden. Dazu sind die Systemkomponenten wie TESCON NAIDECK Nageldichtband, Anschlusskleber aus der ORCON-Familie sowie TESCON VANA für die Verklebung der Überlappungen bzw. von Anschlüssen zu verwenden.

Erhöhte Raumluftfeuchtigkeit

Die üblichen Raumluftfeuchtigkeiten von Bädern und Küchen sind problemlos.
DASAPLANO 0,01 connect kann auf Baustellen ohne nennenswerte Putz- und Nassestricharbeiten eingesetzt werden.

Qualitätssicherung

Eine effiziente, den Bauablauf begleitende Qualitätssicherung mit dem Differenzdruckverfahren wird bei der Bahnenverlegung von aussen mit Überdruck und künstlichem Nebel durchgeführt. Dazu wird das Gebäudeinnere zusätzlich mit einer Nebelmaschine vernebelt. Auf der Aussenseite können dann die Details hinsichtlich der Luftdichtheit überprüft und ertüchtigt werden. Die Bahnen sind zuvor ausreichend mechanisch zu sichern. Verklebungen und Anschlüsse sind daher mit besonderer Sorgfalt auszuführen. Die detaillierte konstruktive Planung, insbesondere der Anschlüsse an Traufen und Giebel, sowie deren Ausführung sind bei der Dachsanierung von aussen besonders wichtig.
Diese baubegleitende Qualitätssicherung ersetzt nicht die abschliessende Prüfung der Luftdichtheit nach der Norm SIA 180 zur Ermittlung der Luftdurchlässigkeit der Gebäudehülle bei 50 Pa.

Hinweis

Bei Fragen zu Planung und Konstruktion kontaktieren Sie bitte die pro clima Technik-Hotline.
