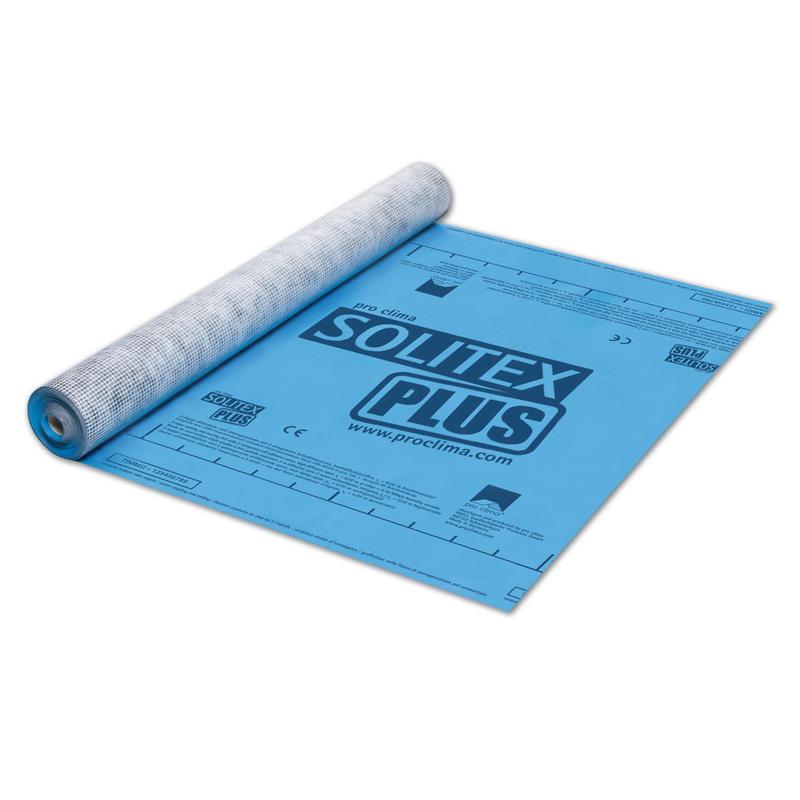

4-lagige Unterdachbahn, armiert



Vorteile

  • Trockene Bauteile durch porenfreie TEEE-Funktions-Membran, feuchtevariabler sd-Wert bis unter 0,02 m
  • Höchste Alterungsbeständigkeit und Thermostabilität dank TEEE-Membran
  • Äusserst robust durch Armierung: geeignet für Einblasdämmstoffe
  • Bis zu 3 Monate Freibewitterung
  • Hoher Bauwerksschutz während der Bauphase: Geeignet als Behelfsdeckung / Bauzeitabdichtung


Anwendung

Einsatz als hochreissfeste, hochdiffusionsoffene Unterdachung auf Schalungen, MDF- und Holzfaserunterdachplatten und Wärmedämmstoffen aller Art, besonders bei Einblasdämmung.

Technische Daten / Lieferformen

  Stoff
Schutz- und Deckvlies Polypropylen-Mikrofaser
Membran TEEE, monolithisch
Armierung Polypropylen-Gelege
Eigenschaft Wert Regelwerk
Farbe hellblau
Flächengewicht 170 ±5 g/m² SN EN 1849-2
Dicke 0,55 ±0,10 mm SN EN 1849-2
Dampfdiffusionswiderstandszahl µ 110 SN EN ISO 12572
sd-Wert 0,06 ±0,02 m SN EN ISO 12572
sd-Wert feuchtevariabel 0,02 m
Brandverhalten E SN EN 13501-1
Freibewitterung 3 Monate
Wassersäule > 2.500 mm SN EN 20811
Widerstand Wasserdurchgang un-/gealtert* W1 / W1 SN EN 1928
Höchstzugkraft längs/quer 495 ±40 N/5 cm / 350 ±40 N/5 cm SN EN 13859-1 (A)
Höchstzugkraft längs/quer gealtert* 495 ±40 N/5 cm / 350 ±40 N/5 cm SN EN 13859-1 (A)
Dehnung längs/quer 15 ±5 % / 15 ±5 % SN EN 13859-1 (A)
Dehnung längs/quer gealtert* 15 ±5 % / 15 ±5 % SN EN 13859-1 (A)
Weiterreisswiderstand längs/quer 300 ±30 N / 270 ±30 N SN EN 13859-1 (B)
*) Dauerhaftigkeit nach künstl. Alterung bestanden SN EN 1297 / SN EN 1296
Kaltbiegeverhalten -40 °C SN EN 1109
Temperaturbeständigkeit dauerhaft -40 °C bis +100 °C
Wärmeleitzahl 0,17 W/(m·K)
Durchsturzsicherheit bestanden GS-BAU-20 (10/2003)
Unterspannbahn / Unterdeckbahn USB-A / UDB-A ZVDH-Produktdatenblatt
Behelfsdeckung; geeignet als ... ja ZVDH
CE-Kennzeichnung vorhanden SN EN 13859-1

Lieferformen

Art.-Nr. GTIN Länge Breite Inhalt Gewicht VE Gebinde
 DOP 10131 4026639010551 50 m 1,5 m 75 m² 14 kg 1 20
1: Profi-VE nicht im Anbruch lieferbar

Bildgalerie Verarbeitung

1. Bahn verlegen

1. Bahn verlegen

Sind Kehlen vorhanden, zuerst längs zur Kehle eine Unterdachbahn zu gleichen Teilen auf beiden Dachflächen verlegen.
2. Bahn verlegen

2. Bahn verlegen

Die Bahnen an den Längsseiten ca. 5 cm umfalzen und sparsam mit Klammern fixieren.

Die auf die Kehlbahn geführten Unterdachbahnen mit TESCON VANA verkleben.
Bahn parallel zur Traufe ausrollen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern feuchtegeschützt im Überlappungsbereich befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später winddicht angeschlossen werden kann.
3. Bahnen überlappen

3. Bahnen überlappen

Bahnen 10-15 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
4. Überlappung verkleben

4. Überlappung verkleben

Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
5. connect-Verklebung

5. connect-Verklebung

Verklebung der Bahnenüberlappung bei connect-Bahnen mit den zwei integrierten Selbstklebezonen.
Verklebungen fest anreiben (PRESSFIX).
Auf ausreichenden Gegendruck achten.
6. connect-Verklebung

6. connect-Verklebung

Bahnen ohne Selbstklebezonen können feuchtegeschützt mit dem doppelseitigen DUPLEX verklebt werden.
Einfaches Verarbeiten ist mit dem DUPLEX Dispenser möglich.
Andrücken, abrollen, ablängen in einem Arbeitsgang.
Verklebungen fest anreiben (PRESSFIX).
Auf ausreichenden Gegendruck achten.
7. First- / Gratausbildung

7. First- / Gratausbildung

Bei vollgedämmten Querschnitten Bahnen über den First/Grat führen und mit Klammern im Bereich der Konterlatte befestigen.
Überlappung auf die darunter liegende Bahn mindestens 10–15 cm.
Anschliessend luftdicht mit System-Klebeband TESCON VANA verkleben.
Klebebänder fest anreiben.
8. Anschluss Traufe

8. Anschluss Traufe

Bahn auf Traufblech bzw. Traufstreifen führen und mit der integrierten Selbstklebezone (bei connect-Bahnen), doppelseitigem Klebeband DUPLEX oder dem einseitigen System-Klebeband TESCON VANA faltenfrei verkleben.
Verklebungen fest anreiben (PRESSFIX).
Auf ausreichenden Gegendruck achten.
9. Gaube / Wandanschlüsse

9. Gaube / Wandanschlüsse

SOLITEX PLUS ca. 15 cm an der Gaubenwange hochführen und am oberen Bahnenrand mit Klammern befestigen.
Im Bereich der Gaubenwangen kann ebenfalls die SOLITEX PLUS zum Schutz vor freier Bewitterung während der Bauphase eingesetzt werden.
10. Anschluss an raue oder mineralische Untergründe

10. Anschluss an raue oder mineralische Untergründe

Auf rohen Mauerkronen zunächst Glattstrich herstellen.
Untergrund reinigen.
Kleberaupe d = mind. 5 mm vom System-Kleber ORCON F auftragen (bei rauen Untergründen ggf. mehr).
Bahn mit Dehnschlaufe einlegen und Kleber nicht ganz flach drücken.
11. Anschluss an Dachflächenfenster

11. Anschluss an Dachflächenfenster

SOLITEX Bahnen an glatten Oberflächen wie Dachfenstern, Schornsteinen, Rohren und anderen Dacheinbauteilen mit dem System-Klebeband TESCON PROFECT anschliessen.
12. Montage eines Wasserabweisers

12. Montage eines Wasserabweisers

Oberhalb des Dacheinbauteils Latte mit Quergefälle einbauen und mit TESCON VANA auf der Bahn verkleben.
Abweiser so ausbilden, dass Feuchtigkeit durch eine unterbrochene Konterlatte in das nächste angrenzende Feld ohne Dacheinbauteil geleitet wird.
13. Nageldichtung

13. Nageldichtung

Zur Erstellung einer Behelfsdeckung muss das Nageldichtungsband TESCON NAIDECK zur Abdichtung zwischen Konterlattung und SOLITEX Bahn eingebaut werden.

Rahmenbedingungen

pro clima SOLITEX PLUS Bahnen sollen mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie werden straff und ohne Durchhang waagerecht (parallel zur Traufe) als Unterdachbahn verlegt.
Beim Einsatz als Unterspannbahn ist der Sparrenabstand auf 100 cm begrenzt.

Befestigungen dürfen nicht in Bereichen erfolgen, in denen Wasser gesammelt abfliesst (z. B. in Kehlen).

Bei ungedämmten, nicht ausgebauten Dachgeschossen sollte eine Firstentlüftung vorgesehen werden. Dafür die SOLITEX Bahn 5 cm vor dem First enden lassen. Zusätzlich sollte das unausgebaute Dachgeschoss mit Dauerlüftungseinrichtungen versehen werden.

Zum Schutz der Konstruktion während der Bauphase im Sinne des ZVDH (Zentralverband des Deutschen Dachdeckerhandwerks) können SOLITEX PLUS Unterdachbahnen bis zu 3 Monate als Behelfsdeckung eingesetzt werden. Die Dachneigung muss in diesem Fall mind. 14° betragen. Dazu sind die Systemkomponenten TESCON NAIDECK Nageldichtungsband, ORCON F Anschlusskleber sowie TESCON VANA für die Verklebung der Überlappungen bzw. von Anschlüssen zu verwenden. Die connect Varianten verfügen über zwei Selbstklebezonen für die sichere Aussendichtung. Bei der Verlegung und Verklebung sind die Vorgaben des Regelwerks des deutschen Dachdeckerhandwerks zu berücksichtigen.

Den Fachregeln des deut. Dachdeckerhandwerks entsprechend sind sie als 'Unterspannbahn' bei der Eindeckung des Daches mit Dachziegeln und Dachsteinen mit einfacher Überlappung als Zusatzmassnahme zur Regensicherheit geeignet. Beim Einsatz als 'Unterdachbahn' mit einfacher Überlappung auf einer Holzschalung sind die SOLITEX PLUS Bahnen auch bei erhöhten Anforderungen als Zusatzmassnahme zur Regensicherheit geeignet.

Zusätzlich bei Einblasdämmstoffen SOLITEX PLUS kann auch als begrenzende Schicht für Einblasdämmstoffe aller Art dienen. Ein Armierungsgelege sorgt für eine geringe Dehnung beim Einblasen. Bevor eingeblasen wird, sollte die Lattung bereits montiert sein. Je nach Sparrenabstand ist eine Stützlatte in der Mitte der Gefache (in Sparrenrichtung) empfehlenswert, die an der Traglattung befestigt wird. Diese begrenzt das Ausbeulen der SOLITEX PLUS beim Einblasen. Die Verlegung längs zur Tragkonstruktion bietet den Vorteil, dass der Stoss sich auf einer festen Unterlage befindet und dadurch geschützt ist. Der Abstand der zur Bahnenbefestigung notwendigen Tackerklammern darf maximal 5 bis 10 cm betragen.

Wird der Dämmstoff von aussen eingeblasen, können die Einblaslöcher anschliessend mit dem 15 cm breiten TESCON VANA verklebt werden.

System-Kernbausteine

SOLITEX PLUS

SOLITEX PLUS

4-lagige Unterdachbahn, armiert

SOLITEX PLUS connect

SOLITEX PLUS connect

4-lagige Unterdachbahn, armiert, mit 2 integrierten Selbstklebezonen.

ORCON F

ORCON F

Allround-Anschlusskleber

ORCON MULTIBOND

ORCON MULTIBOND

Anschlusskleber von der Rolle für innen und aussen

TESCON VANA

TESCON VANA

Allround-Klebeband mit Vliesträger

TESCON NAIDECK

TESCON NAIDECK

Doppelseitiges Nageldichtband

Erweiterung für Detaillösungen

DUPLEX

DUPLEX

Doppelseitiges Klebeband

TESCON PROFECT

TESCON PROFECT

Vorgefaltetes Winkelanschlussband

TESCON PRIMER RP

TESCON PRIMER RP

Lösemittelfreie Grundierung, keine Trocknung erforderlich

KAFLEX mono

KAFLEX mono

Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm

ROFLEX 100

ROFLEX 100

Rohr-Manschetten für Ø 100-120 mm

ROFLEX exto

ROFLEX exto

Dunstrohrmanschette für den winddichten Anschluss an Rohren von Durchgangsziegeln

TESCON INCAV

TESCON INCAV

Selbstklebendes 3D-Innenecken-Formteil

TESCON INVEX

TESCON INVEX

Selbstklebendes 3D-Aussenecken-Formteil

Art.-Nr. GTIN Länge Breite Inhalt Gewicht VE Gebinde
 DOP 10131 4026639010551 50 m 1,5 m 75 m² 14 kg 1 20
1: Profi-VE nicht im Anbruch lieferbar
