INTELLO X PLUS

1. Gefach auffüllen

Bestehendes Sparrengefach komplett mit Dämmung auffüllen.
Ist eine ggf. vorhandene Dämmung leicht komprimierbar, die neue Dämmschicht eine Stärke grösser wählen und die bestehende Dämmung damit verdichten.
Bestands- und Neudämmung ausschliesslich aus Stein- bzw. Mineralwolle.

2. Bahn ausrollen und antackern

INTELLO X eben über Sparren und Dämmung verlegen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm feuchtegeschützt im Überlappungsbereich befestigen. Tackerklammern in der Fläche sind bei vorgesehener Freibewitterung abzukleben.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.

3. Überlappung verkleben

Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
Mit pro clima PRESSFIX fest anreiben.
Auf ausreichenden Gegendruck achten.

4. Anschluss Ortgang

Auf rohen Mauerkronen zunächst Glattstrich herstellen. Untergrund reinigen.
Kleberaupe d = mind. 5 mm vom System-Kleber ORCON CLASSIC auf der Innenseite des Ringankers auftragen (bei rauen Untergründen ggf. mehr).
Bahn mit Dehnschlaufe einlegen und Kleber nicht ganz flach drücken, damit Bauteilbewegungen aufgenommen werden können.
Alternativ Anschluss mit ORCON MULTIBOND.

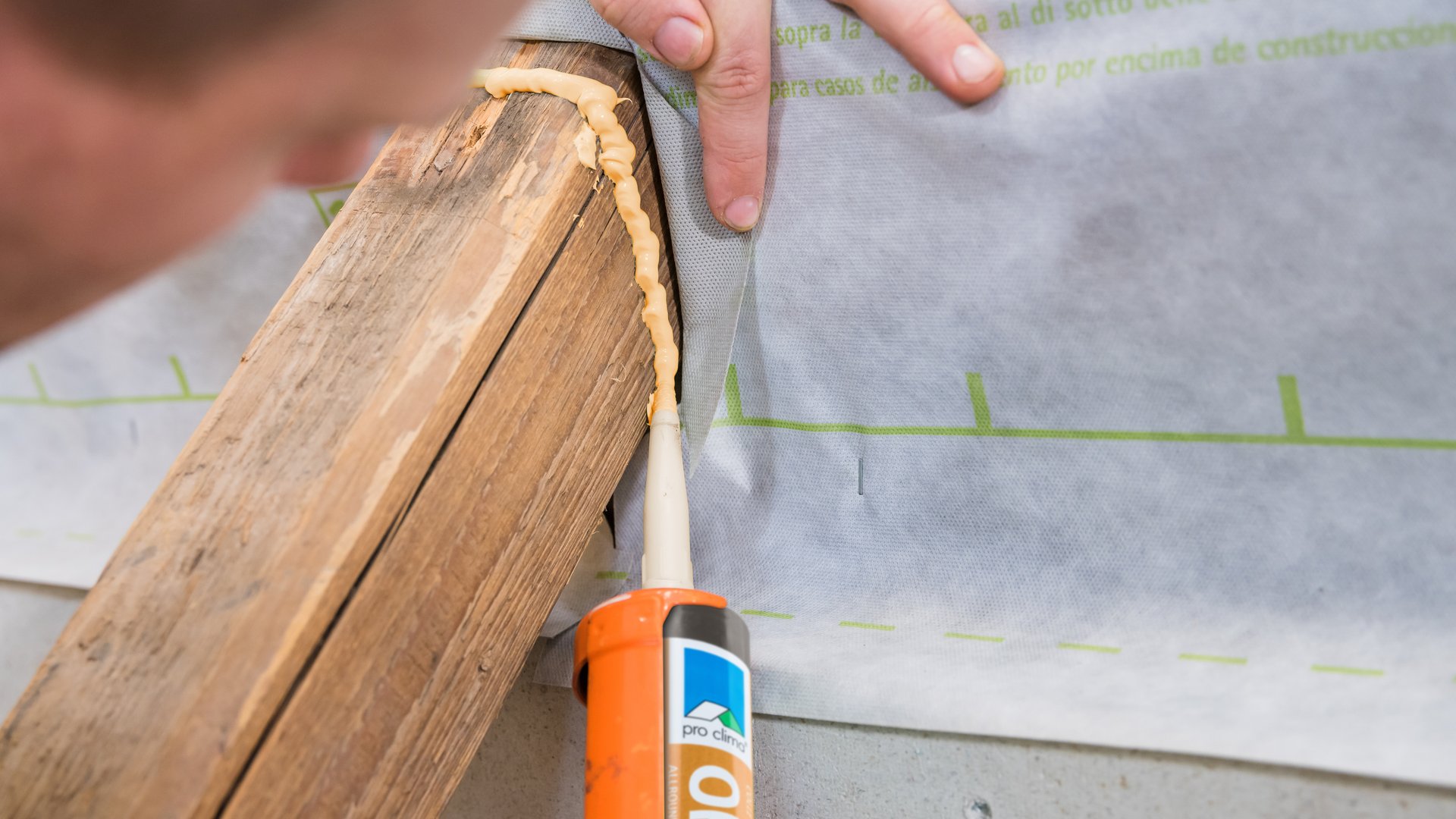

5a. Anschluss Sparren

Bahn einschneiden und um Sparren führen.

5b. Anschluss Sparren

Bahn oben und seitlich am Sparren sowie zum Ringanker mit ORCON CLASSIC anschliessen.

5c. Anschluss Sparren

Bahnenschnitt und Fuge unter dem Sparren mit System-Klebeband TESCON VANA verkleben.
Zwischen Sparren und TESCON VANA eine Kleberaupe ORCON CLASSIC angeben.

5d. Anschluss Sparren

Ecken mit TESCON VANA verkleben.
Althölzer bzw. Drempel ggf. mit TESCON PRIMER RP oder TESCON SPRIMER vorbehandeln.

6. Anschluss an Mauerkrone

Auf rohen Mauerkronen zunächst Glattstrich herstellen. Untergrund reinigen.
Kleberaupe d = mind. 5 mm vom System-Kleber ORCON CLASSIC auf die Mauerkrone auftragen (bei rauen Untergründen ggf. mehr).
Bahn mit Dehnschlaufe einlegen und Kleber nicht ganz flach drücken, damit Bauteilbewegungen aufgenommen werden können.

7. Stirnseite dämmen

Sparrenzwischenraum stirnseitig mit Dämmstoff ausfüllen.

8. Anschluss an Kabel

KAFLEX Kabelmanschette über Kabel führen und auf die Bahn verkleben. Kabelmanschetten sind selbstklebend.

Im Sortiment:

• KAFLEX mono (s. Abb)
• KAFLEX duo - für 2 Kabel
• KAFLEX multi - bis 16 Kabel
• KAFLEX post - für nachträglichen Einbau

9. Anschluss an Rohre

ROFLEX Rohrmanschetten über Rohr führen und auf der Bahn mit TESCON VANA verkleben.

Im Sortiment:

• ROFLEX 20 - z. B. für Leerrohr, Ø 15-30 mm
• ROFLEX 20 multi - ... bis 9 Leerrohre
• ROFLEX 30 - 300 - für Ø 30-320 mm

10. Überdämmung

Die Bestimmung möglicher Dämmstärkenverhältnisse übernimmt unsere Technik-Hotline für Sie.

11. Unterdachbahn verlegen

Abschliessend die Unterdeckung (s_d-Wert ≤ 0,10 m), z. B. pro clima SOLITEX MENTO 3000, einbauen.
