SOLITEX WELDANO 3000
Diffusionsoffene, verschweissbare Unterdachbahn
Vorteile
- Sichere Nahtdichtung: Homogen verschweissbar
- Hoher Arbeitsschutz: Oberfläche rutsch- und abriebfest
- Als Unterdach mit höchsten Sicherheitsanforderungen nach SIA 232/1:
erhöhte und ausserordentliche Beanspruchung - Maximale Sicherheit: Diffusionsoffen, Schlagregendicht und höchster Hagelschutz HW 5 (nach VKF) und nach EN 13583
- Leicht verarbeitbar: Extrem reissfest und robust
- Hält Bauteile auch während der Bauphase trocken: Bester Schlagregenschutz durch monolithische Membran
Anwendung
Einsatz als 3-lagige diffusionsoffene, homogen verschweissbare Unterdachbahn für ausserordentliche Beanspruchung gem. SIA 232/1. Geeignet zur Verlegung auf druckfestem Untergrund, z. B. Holzschalungen, Holzwerkstoffplatten und Holzfaserunterdachplatten.
Download der Broschüre: Das sichere Unterdach
Verarbeitungshinweise
Verarbeitungsschritte auf der Baustelle
Anschluss Dachflächenfenster
Verarbeitungsschritte: Rohrdurchdringung
Untergründe
Geeignet zur Verlegung auf druckfestem Untergrund, der einen ausreichenden Anpressdruck beim Anrollen der Verschweissung gewährleistet, z. B. Holzschalungen, Holzwerkstoffplatten und Holzfaserunterdachplatten.
Der Untergrund muss trocken, frostfrei, sauber und frei von scharfkantigen oder spitzen Teilen sein. Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone).
Vor dem Verschweissen sollte SOLITEX WELDANO 3000 mit einem Lappen abgewischt werden. Es ist empfehlenswert, die verschweissten Nähte stichprobenartig auf Festigkeit zu überprüfen.
Rahmenbedingungen
SOLITEX WELDANO 3000 wird waagerecht (parallel zur Traufe) verlegt. Die bedruckte Seite muss dabei zum Verarbeiter zeigen – Reststücke dürfen nicht seitenverkehrt verlegt werden. Der freie Wasserablauf muss generell sichergestellt sein. Kreuzstösse sind zu vermeiden - Bahnenstösse versetzt ausführen.
Zum Schutz der Konstruktion während der Bauphase können SOLITEX WELDANO 3000 Unterdachbahnen bis zu 6 Monate frei bewittert werden (z. B. Bauzeitabdichtung gemäss SIA 232/1). Die Dachneigung muss mindestens 3° betragen. Die Mindestneigung eines Unterdaches hängt unmittelbar vom Eindeckmaterial ab (SIA 232/1, Anhang D, Tabelle 15; siehe auch Broschüre: Das sichere Unterdach).
Befestigungen dürfen nicht im Flächenbereich oder in Bereichen erfolgen, in denen Wasser gesammelt abfliesst (z. B. in Kehlen). Wir empfehlen die Verwendung korrosionsbeständiger Befestigungsmittel.
Die Verschweissung der Bahnenkanten erfolgt mit dem System-Quellschweissmittel WELDANO TURGA oder mit einem Heissluftgerät. Der Schweissbereich muss trocken, frostfrei, staub- und fettfrei sein. Bei anhaftenden Verschmutzungen (z. B. Öl) einem Lappen mit System-Quellschweissmittel WELDANO TURGA leicht benetzen und Verschmutzung abwischen. Verschweissen mit Quellschweissmittel ab 0 °C. Bitte beachten Sie die Gefahrenhinweise auf dem Gebinde.
Bei Anwendung von Heissluftgeräten empfehlen wir je nach Umgebungstemperatur und Windverhältnissen eine Temperatur von ca. 220 bis 280 °C. Einstellung anhand einer Testverschweissung an einem Probestück prüfen. Für die Schweissnähte der Flächen hat sich eine 40 mm breite Düse bewährt. Für Detailanschlüsse ist eine 20 mm Düse z. T. praktischer.
Hinweis: Nach 2 Monaten Freibewitterung muss vor neuerlichen Verschweissungen die bewitterte Oberfläche mit einem Sandpapier (Körnung 150 - 250) sacht angeschliffen werden (flächige Abnahme von 2-3 μm) um wieder auf eine reaktive Oberfläche zu gelangen. Das gilt für das Heissluft- sowie auch für das Quellschweissmittel-Verfahren mit WELDANO TURGA.
Die Rohrmanschette WELDANO ROFLEX ist geeignet für Rohrdurchmesser von 90 mm bis 125 mm bei Dachneigungen von 3° bis 25°. Die Variante WELDANO ROFLEX PLUS ist geeignet für Dachneigungen bis 50°.
Alternativ zur Anwendung der System-Formteile WELDANO ROFLEX, WELDANO INVEX und WELDANO INCAV können diese auch aus der SOLITEX WELDANO 3000 Bahn zugeschnitten werden.
Wichtig: Die beim wasserdichten Unterdach eingebundenen Konterlatten müssen trocken und oberseitig gefast (≥ 3 mm) verbaut werden. Am Besten KVH verwenden.
Weitere Rahmenbedingungen:
Bei höheren Belastungen (z. B. Neigung unter 10°) wird unter anderem ein zusätzlicher Schutz der Konterlatten durch Einschweissen notwendig (mit SOLITEX WELDANO 3000 oder Abdichtungsstreifen SOLITEX WELDANO-S 3000).
Laut SIA 232/1 ist ein Unterdach für ausserordentliche Beanspruchung immer in Rinnen oder angrenzende Dachflächen zu entwässern.
Um die Unterdachbahn dauerhaft vor direkter Sonneneinstrahlung zu schützen ist das Einlaufblech je nach Dachneigung und Bauteilausrichtung entsprechend breit zu wählen oder mit einer Traufbahn als UV-Schutz, z. B. SOLTEMPA, auszuführen.
In Bereichen mit erhöhter Gefahr von Rückschwellwasser, Eisbildung oder Flugschneeablagerung ist die SOLITEX WELDANO 3000 durch eine Flachdachbahn zu ersetzen.
SOLITEX® Vorkonfektionierungs-Service
Machen Sie Ihre Dächer noch schneller und einfacher dicht
Sie haben eine Dachkonstruktion, die mit einer homogen untereinander verschweissten Unterdachbahn ausgeführt werden soll?
Dann müssen Sie sich ab jetzt um die Verbindung der Bahnen untereinander und den Zuschnitt nicht mehr kümmern.
Bereits ab 50 m² Dachfläche übernimmt pro clima für Sie die Konfektionierung der SOLITEX Unterdachbahn: automatisiert, hocheffektiv, sicher dicht und zu einem fairen Preis. Das spart wertvolle Montagezeit auf der Baustelle und macht unabhängiger von den Witterungsbedingungen.
Zur Angebotsanfrage schicken Sie einfach Ihre Dachzeichnung / Beschreibung per eMail.
Neben Standarddachfomen wie L-Form und Rechteck, bieten wir Ihnen auch die Möglichkeit Sonder-Dachformen z. B. mit Kehlenausprägung vorzuverschweissen.
Vorteile
- Schnellere Montage durch Zeitersparnis auf der Baustelle
- Planen passend für Ihr Projekt zugeschnitten, verschweisst und geliefert
- Gleichmässig sichere Ausführungsqualität durch maschinell verschweisste Fügenähte
- Mehr Unabhängigkeit von Baustellenbedingungen: kein Schweissen bei Feuchtigkeit, schnellerer Witterungsschutz
- Schon ab 50 m² Dachfläche möglich

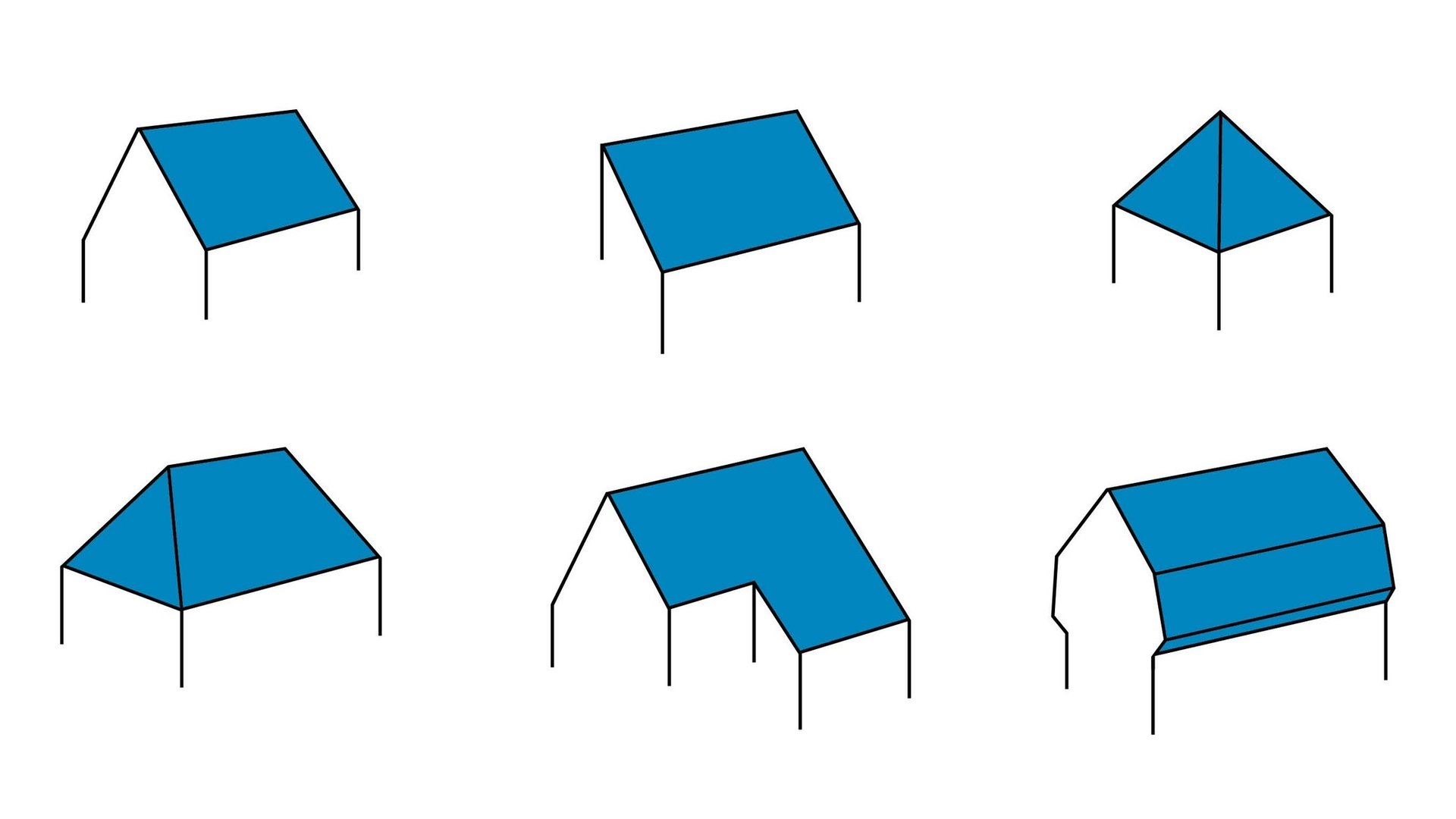

1. Ihre Dachform
Um was für eine Dachform handelt es sich?
Satteldach, Pultdach, Zeltdach, etc.
Bitte geben Sie die Dachform an und zeichnen Sie den Aufriss Ihres Daches mit den wahren Längen und Flächen.
Bitte berücksichtigen Sie dabei auch Sonderformen wie z. B. anschliessende Kehlen, usw.

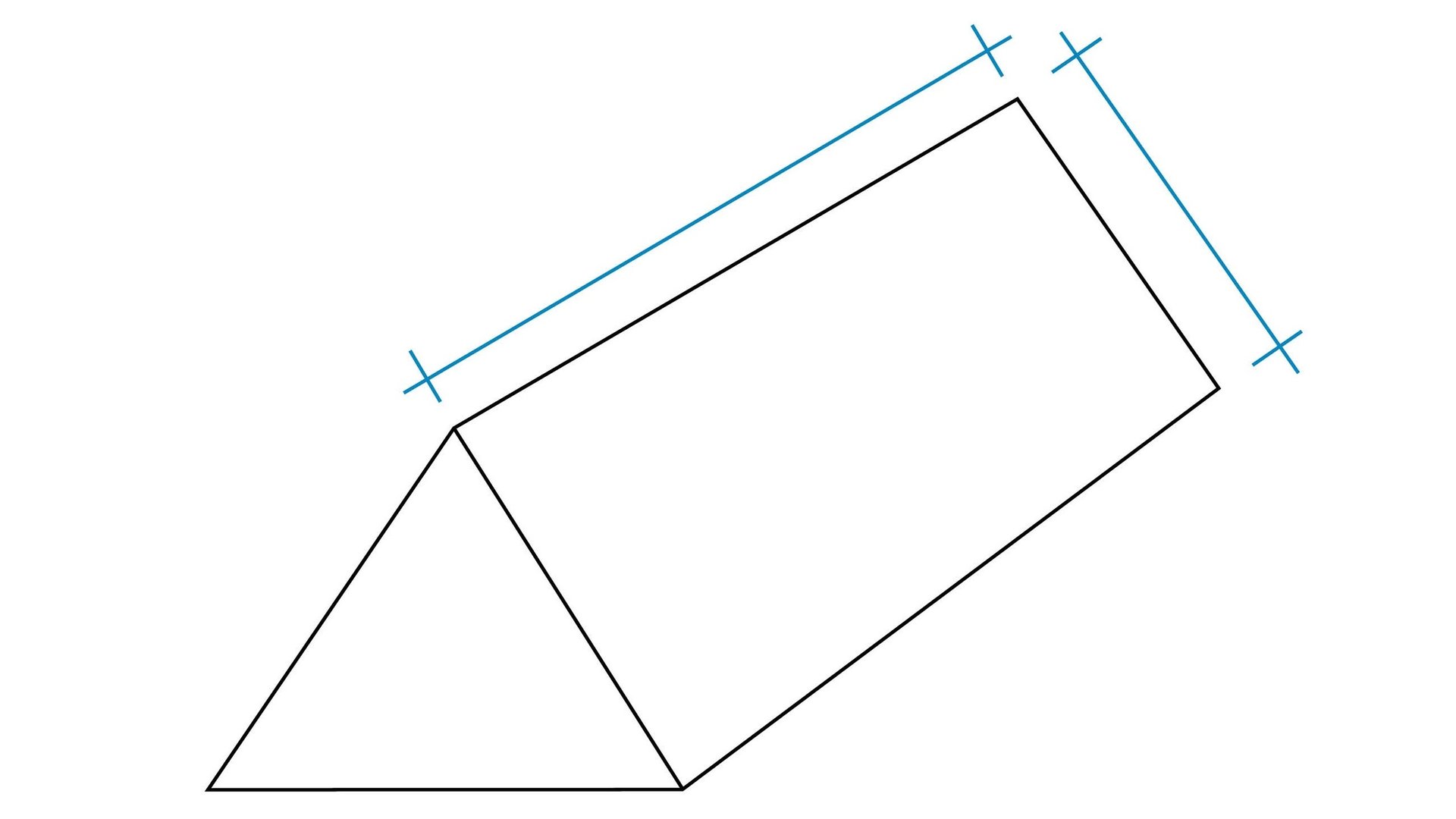

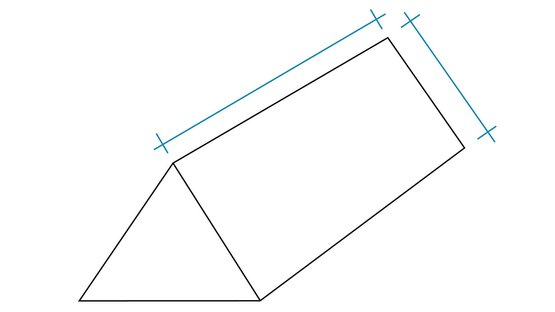

2. Angabe zu Trauflänge und Ortganglänge
Geben Sie bitte in Ihrer Zeichnung die Abmessungen von Ortgang und Traufe und alle zu berücksichtigen Abmessungen z. B. Kehlenlänge zur Ermittlung der Fläche an.

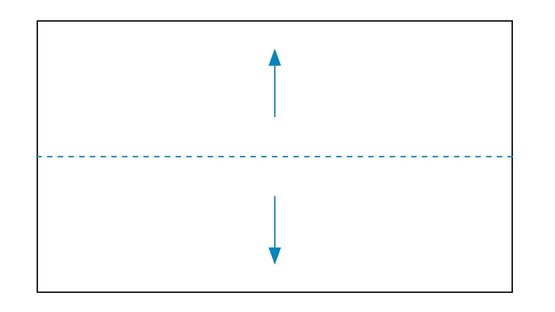

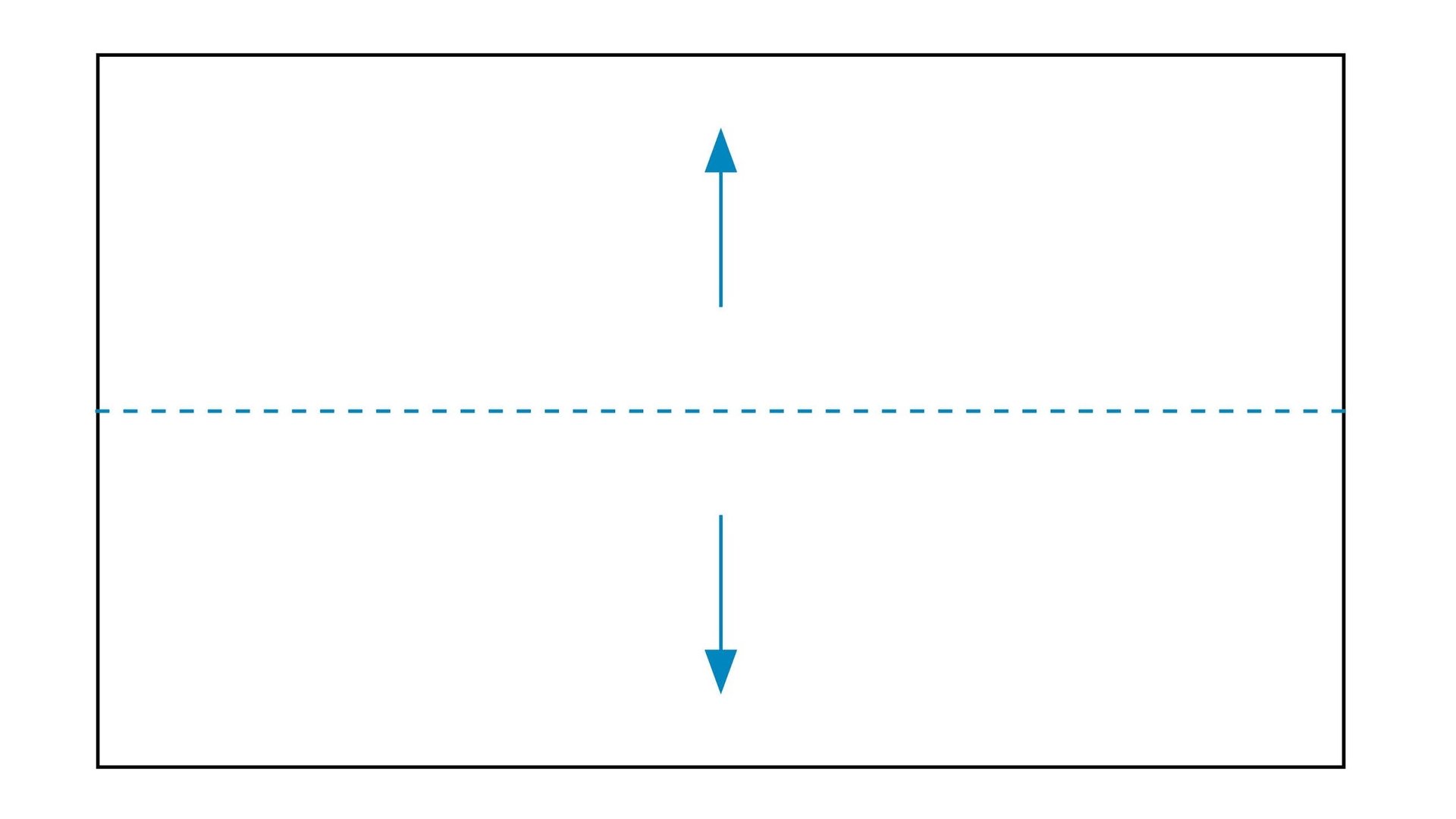

3. Angabe zu Firstposition und Wasserlaufrichtung
Markieren Sie bitte in Ihrer Zeichnung die Position Ihres Firstes mit einer Linie und die Wasserlaufrichtung mit einem Richtungspfeil.

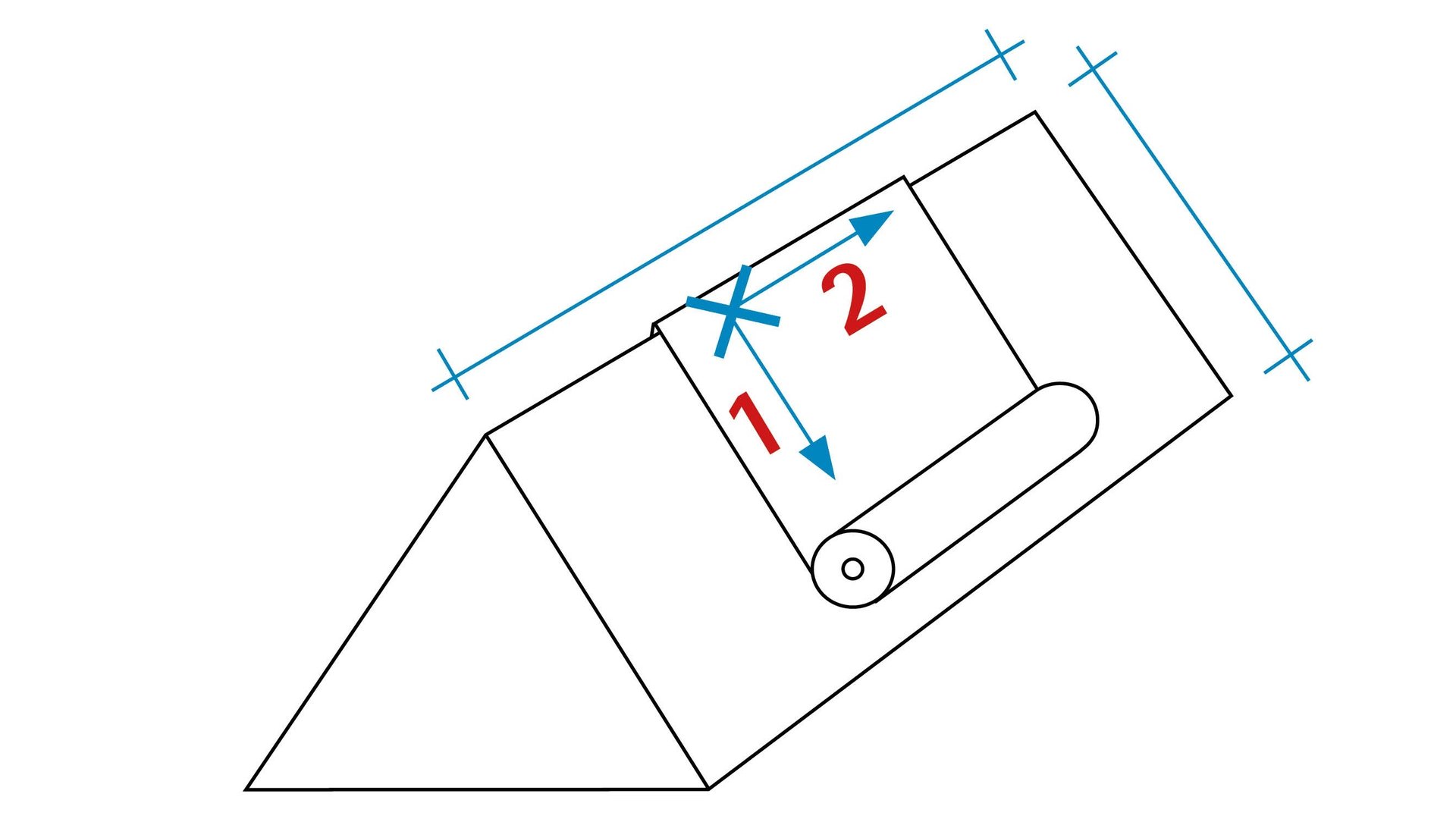

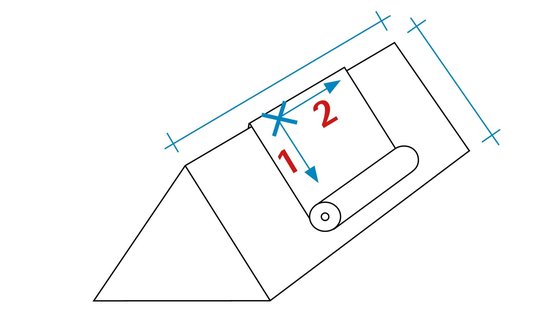

4. Angabe zur Positionierung und Ausrollrichtung (längs und quer)
Die vorkonfektionierte Plane kommt üblicherweise als ein in zwei Richtungen gerolltes Paket auf Ihre Baustelle.
Haben Sie eine konkrete Abrollposition, Abrollrichtung und Abrollreihenfolge geplant?
Dann markieren Sie den Positionierungspunkt bitte mit einem Kreuz.

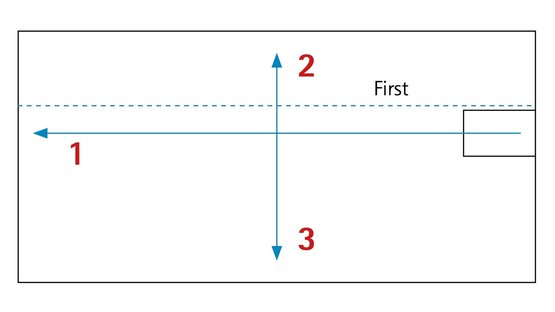

Die folgenden Ausrollrichtungen zeigen Sie am besten anhand von Pfeilen mit einer Bezifferung der Abrollreihenfolge (1, 2).
Vorkonfektionierte 3D-Planen
Bei einer 3D-Konfektion werden mehrere Teilstücke zusammen verschweisst (Gaube, Lukarne, Schlepper, Schilddach, Krüppelwalmdach, Dachgrat). 3D-Konfektionen müssen in der Bestellung und im Plan als solche beschriftet werden. Die betroffenen Schweissnähte müssen gekennzeichnet sein (dwg- oder dxf-Datei).
Vorkonfektionierungs-Service
Der pro clima Service für Zuschnitt und Verschweissen / Verkleben von SOLITEX Unterdachbahnen
Bereits ab 50 m² Dachfläche übernimmt pro clima für Sie die Konfektionierung der SOLITEX Unterdachbahn: automatisiert, hocheffektiv, sicher dicht und zu einem fairen Preis. Das spart wertvolle Montagezeit auf der Baustelle und macht unabhängiger von den Witterungsbedingungen.
