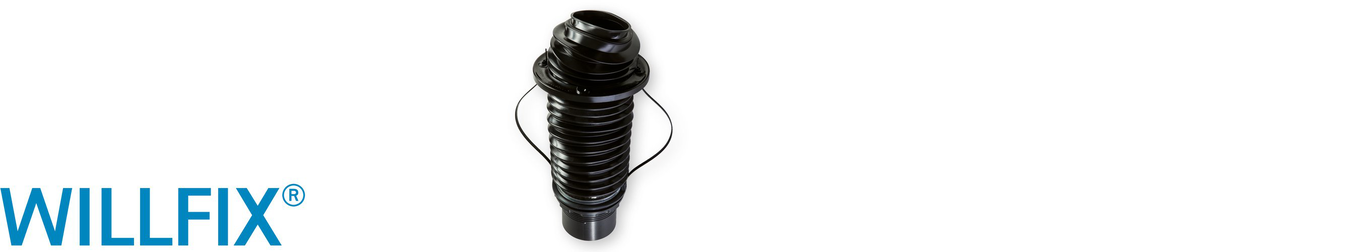

Rohr­durch­füh­rung mit Luft- und Wind­dich­tungs­flansch für druck­fes­te Auf­dach­däm­mun­gen



Vorteile

  • Hohl­raum­frei däm­men: Prä­zi­se Öff­nun­gen wer­den durch die Man­schet­te voll­stän­dig ge­füllt
  • Si­che­rer luft­dich­ter An­schluss an die Dampf­brems- und Luft­dich­tungs­ebe­ne in­nen
  • Ein­fa­cher An­schluss an die Wind­dich­tungs­ebe­ne aus­sen
  • Sau­be­rer und zeit­spa­ren­der Ein­bau
  • Für Roh­re Ø 100-120 mm
  • Für Dämm­stoff­di­cken von 80-300 mm


Anwendung

Zur sau­be­ren Her­stel­lung von dau­er­haft si­che­ren luft- und wind­dich­ten Rohr­durch­füh­run­gen bei Auf­dach­däm­mun­gen aus druck­fes­ten Dämm­stof­fen wie Holz­fa­ser, EPS und PUR.

  Stoff
Material PVC / PP
Eigenschaft Wert Regelwerk
Farbe schwarz
Dämmstoffstärke 80 - 300 mm
Durchmesser aussen 110 mm bzw. 125 mm
Durchmesser innen 125 mm
Brandverhalten E
Temperaturbeständigkeit dauerhaft -40 °C bis +80 °C

Aus­sen: Druck­fes­te Dämm­stoff­plat­ten, z. B. Holz­fa­ser (mit und oh­ne Un­ter­dach­bahn), EPS und PUR.

In­nen: fes­ter Un­ter­grund aus Holz­scha­lun­gen oder Holz­werk­stoff­plat­ten.

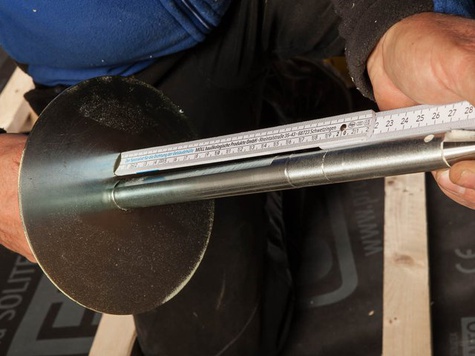

Die notwendigen Durchdringungen können nur mit dem WILLFIX Montagewerkzeug hergestellt werden. Zusätzlich ist für das Durchbohren des Dämmstoffes und der inneren Schalung eine leistungsstarke Bohrmaschine mit zusätzlichem Handgriff und Rechts- und Linkslauf erforderlich. Beim Bohren sollte die maximale Drehzahl 80 Umdrehungen pro Minute nicht überschreiten.

Auf der Unterseite des Dämmstoffes müssen eine Dampfbrems- und Luftdichtungsebene (z. B. pro clima DA oder INTESANA) oder luftdicht verklebte Holzwerkstoffplatten vorhanden sein, auf denen die Manschette luftdicht befestigt werden kann.

Der luftdichte Anschluss innen kann leicht mit dem Luftdichtungsanschlusskleber von der Ro­lle ORCON MULTIBOND hergestellt werden.
Unterdachbahnen werden winddicht mit dem Anschlusskleber ORCON F angeschlossen.
Holzfaserunterdachplatten müssen zunächst mit TESCON PRIMER RP vorbehandelt werden. Anschliessend erfolgt die wasserführende Verklebung mit dem Allround-Klebeband TESCON VANA. In beiden Fällen sollte oberhalb des WILLFIX eine Folienrinne vorgesehen werden, welche Feuchtigkeit in das angrenzende Konterlattenfeld leitet.

Art.-Nr. GTIN Inhalt Gewicht
16471 4026639164711 10 Stück 13,6 kg
16470 4026639164704 1 Stück 1,5 kg
1: Profi-VE nicht im Anbruch lieferbar
